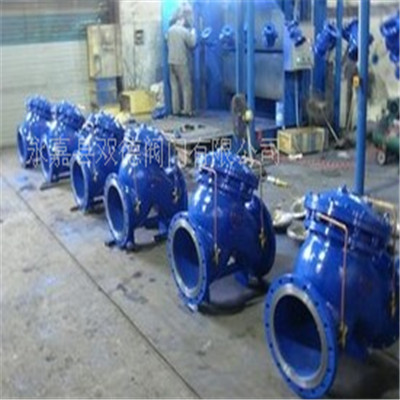

多功能水泵控制閥原理：
多功能水泵控制閥是由主閥和外表附件組成，主閥由閥體、膜片（活塞缸）、閥桿組件、主閥板、閥座等主要零件組成，外裝附件主要有控制閥、過濾器、排空閥、微止回閥，其中微止回閥是特制配件，在其止回方向設有限流孔。
手動操作啟閉
在水泵運轉時，先手動控制連通膜片控制室（活塞缸）的控制閥和排空閥，使P3或P4壓力等于零，膜片壓板或活塞單向承壓，可檢查閥板的啟閉情況。水力控制閥開啟時，由于緩閉閥板上升，主閥板被水流唾棄而實現開啟動作；閥門關閉時，緩閉閥板推動閥板關閉。
多功能水泵控制閥應用范圍：
多功能水泵控制閥安裝在水泵出水管道上，兼具電動閥、逆水閥和水錘消除器三種功能，有效地提高供水安全可靠性，水泵控制閥符合給水工程設備機械化和自動化的要求。
 多功能水泵控制閥的技術性難點：
1、閥門的消除水錘特性。從產生破壞性水錘的原理可知，減小水錘升壓主要有2個因素：在剛被切斷前的水流速度v盡可能?。ń咏诹悖r關閉主閥板。多功能水泵控制閥主閥板的開啟度是由管道中的水流沖擊力大小決定的。流速高時主閥板開啟度大：流速減小時閥板開啟度?。毫魉俳咏诹銜r，主閥板關閉。整個過程與消除水錘的速閉原理相吻合，因此消除水錘效果很好。
水泵控制閥緩閉閥板的關閉，必須在膜片式控制器上下腔形成壓力差后方能實現，即主閥板關閉后，緩閉閥板方能關閉，因此不可能產生緩閉與速閉同步的現象。
2、膜片的設計。膜片的質量是直接影響閥門使用效果和使用壽命的關鍵部件，經過多種篩選，選用了氯丁橡膠為原材料，中間用尼龍纖維網進行加強；經湖南省橡膠質監授權站檢測，疲勞彎曲65萬次無破裂，可使用10年以上。
3、閥門的阻力特性。為了減少水流阻力，設計中減輕了主閥板的重量，同時采用了流線型寬敞的閥體設計。經湖南省水力機械質監授權站檢測，DN200多功能水泵控制閥阻力系數約為3．8，而同規格管道的旋啟式止回閥阻力系數值為5.5。
4、連接管的部件設計。多功能水泵控制閥的作用是保證閥門開啟的時間大于電機啟動時間，使電機輕載啟動；同時避免因開閥速度過快而導致啟泵水錘。閥門開啟時間可由控制閥根據現場工況壓力設定?？刂崎y可調節進出膜片控制器上下腔的水流速度，從而調節緩閉時間；關閉時可檢修膜片控制器；在水泵正常運行時也可手動操作該閥來啟閉閥門。過濾器是保證膜片控制器上下腔中水的清潔度。由于閥門在一個開啟過程水流是往復進出的，本身具有反沖洗的作用，因此也可用于介質較差的工況。
