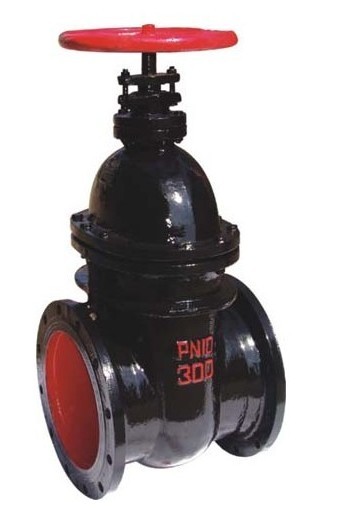

 Z45T鑄鐵暗桿楔式閘閥廣泛適用于石油、化工、制藥、電力等行業，在公稱壓力≤1.0MPa的蒸汽、水、油類介質的管路上作啟閉用。
暗桿楔式閘閥工作原理：
閘閥的種類按密封面配置可分為楔式閘板式閘閥和平行閘板式閘閥，楔式閘板式閘閥又可分為:單閘極式、雙閘板式和彈性閘板式；平行閘板式閘閥可分為單閘板式和雙閘板式。按閥桿的螺紋位置劃分，可分為明桿閘閥和暗桿閘閥兩種。本類閥門在管道中一般應當水平安裝。
閘閥關閉時，密封面可以只依靠介質壓力來密封，即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封，這就是自密封。大部分閘閥是采用強制密封的，即閥門關閉時，要依靠外力強行將閘板壓向閥座，以保證密封面的密封性。
閘閥的閘板隨閥桿一起作直線運動的，叫升降桿閘閥 ( 亦叫明桿閘閥)。通常在升降桿上 有梯形螺紋，通過閥門頂端的螺母以及閥體上的導槽，將旋轉運動變?yōu)橹本€運動，也就是將操作轉矩變?yōu)椴僮魍屏Α?br />
開啟閥門時，當閘板提升高度等于閥門通徑的1：1倍時，流體的通道完全暢通，但在運行時，此位置是無法監視的。實際使用時，是以閥桿的頂點作為標志，即開不動的位置，作為它的全開位置。為考慮溫度變化出現鎖死現象，通常在開到頂點位置上，再倒回 1/2－1圈，作為全開閥門的位置。因此閥門的全開位置，按閘板的位置（即行程〉來確定。有的閘閥，閥桿螺母設在閘板上，手輪轉動帶動閥桿轉動，而使閘板提升，這種閥門叫做旋轉桿閘閥或叫暗桿閘閥。
暗桿楔式閘閥產品特點：
1、本閥是暗桿閘閥，閥體質量高，外觀漂亮。
2、材質采用標準HT200是大體重型閥門，使用溫度可達200度，保證質量。
3、產品廣泛應用于各大電廠，化工廠，石油行業，制藥行業等高標準高要求的行業。
Z45T-暗桿楔式閘閥性能規范：
|
型號
|
公稱壓力（MPa）
|
試驗壓力（MPa）
|
工作溫度（℃）
|
適用介質
|
|
強度（水）
|
密封（水）
|
|
Z45T-10
|
1.0
|
1.5
|
1.1
|
≤120
|
蒸汽、水
|
|
Z45W-10
|
≤100
|
油品、煤氣
|
Z45T-暗桿楔式閘閥主要零件材料：
|
零件名稱
|
材料
|
|
Z45T-110
|
Z45W-10
|
|
閥體、閥蓋
|
灰鑄鐵
|
灰鑄鐵
|
|
閥板
|
灰鑄鐵+黃鋼
|
灰鑄鐵
|
|
閥桿
|
碳鋼
|
碳鋼
|
|
手輪
|
灰鑄鐵
|
灰鑄鐵
|
|
閥桿螺母
|
青鋼
|
青鋼
|
Z45T-暗桿楔式閘閥外形尺寸和連接尺寸：
|
口 徑
DN（mm)
|
Z45T-10
|
Z45-16（C）
|
|
L
|
D
|
H
|
D0
|
L
|
D
|
H
|
D0
|
|
40
|
165
|
145
|
300
|
160
|
240
|
345
|
200
|
160
|
|
50
|
180
|
160
|
300
|
180
|
250
|
355
|
240
|
180
|
|
65
|
195
|
180
|
340
|
180
|
265
|
375
|
240
|
180
|
|
80
|
210
|
195
|
360
|
200
|
280
|
435
|
280
|
200
|
|
100
|
230
|
215
|
400
|
200
|
300
|
500
|
320
|
200
|
|
125
|
255
|
245
|
500
|
240
|
325
|
615
|
360
|
240
|
|
150
|
280
|
280
|
550
|
240
|
350
|
675
|
360
|
240
|
|
200
|
330
|
335
|
620
|
320
|
400
|
750
|
400
|
320
|
|
250
|
380
|
390
|
700
|
320
|
450
|
970
|
450
|
320
|
|
300
|
420
|
440
|
800
|
400
|
500
|
1145
|
560
|
400
|
|
350
|
450
|
500
|
950
|
400
|
550
|
-
|
-
|
400
|
|
400
|
480
|
565
|
1050
|
500
|
600
|
-
|
-
|
500
|
|
450
|
510
|
615
|
1175
|
500
|
650
|
-
|
-
|
500
|
|
500
|
540
|
670
|
1410
|
720
|
700
|
-
|
-
|
720
|
|
600
|
600
|
780
|
1550
|
720
|
750
|
-
|
-
|
720
|
|
700
|
660
|
895
|
1800
|
800
|
-
|
-
|
-
|
800
|
|
800
|
720
|
1010
|
2170
|
-
|
-
|
-
|
-
|
-
|
|
900
|
780
|
1110
|
2300
|
-
|
-
|
-
|
-
|
-
|
|
1000
|
840
|
1220
|
2600
|
-
|
-
|
-
|
-
|
-
|
|
1200
|
960
|
1450
|
-
|
-
|
-
|
-
|
-
|
-
|
訂貨須知：
一、①Z45T暗桿楔式閘閥產品名稱與型號②Z45T-暗桿楔式閘閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定Z45T-暗桿楔式閘閥型號，請按Z45T-暗桿楔式閘閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門專家為您審核把關。
感謝您訪問我們的網站.,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
