 J45H-16C J45W-16Py型截止閥。產品型號：J45J直流式截止閥。連接形式：法蘭。公稱通徑：DN50-DN350 mm。適用介質：水 蒸汽。壓力范圍：1.6 Mpa。適用溫度：100度 ℃。雙德碳鋼45Y型直流式y型截止閥的閥桿和通道成一定角度，其閥座密封面與進出口通道有一定角度。J45Y型直流式截止閥使流體幾乎不改變流動方向，是截止閥中流阻最小的。廣泛應用于石化、冶金、化工、電站、制藥等行業，y型截止閥閥體的流道與主流道成一斜線，這樣流動狀態的破壞程度比常規截止閥要小，因而通過閥門的壓力損失也相應的小了。主要技術參數型號公稱壓力MPa1.6J45H-16試驗壓力MPa殼體2.4密封1.6工作溫度-30～180℃使用介質水主要零件材料型號閥桿、閥蓋灰鑄鐵灰鑄銅J45H-16閥桿、閥瓣碳鋼閥桿螺母銅填料石墨石棉盤根主要外形尺寸(法蘭尺寸按 JB78 PN1.6MPa規定.
y型截止閥種類
1.按閥桿螺紋的位置分:外螺紋式、內螺紋式。
2.按介質的流向分：直通式、直流式。
3.按密封形式分：填料密封截止閥和波紋管密封截止閥。
y型截止閥工作原理
直通式是最常見的結構，但其流體的阻力最大。直流式流體阻力較小，多用于含固體顆�；蛘扯却蟮牧黧w。雙德Y型截止閥是使用最廣泛的一種閥門，它之所以廣受歡迎，是由于開閉過程中密封面之間摩擦力小，比較耐用，開啟高度不大，制造容易，維修方便，不僅適用于中低壓，而且適用于高壓。它的閉合原理是，依靠閥杠壓力，使閥瓣密封面與閥座密封面緊密貼合，阻止介質流通。截止閥只許介質單向流動，安裝時有方向性。截止閥的結構長度大于閘閥，同時流體阻力大，長期運行時，密封可靠性不強。
y型截止閥性能特點
1、閥體為整體鍛制而成，強度高，造型美觀，材質可靠。
2、中腔采用自密封結構，壓力越高，密封性越好。獨特的不銹鋼自密封圈，拆裝方便，密封可靠。
3、閥桿表面經超強致密耐磨處理，耐磨耐蝕，啟閉磨擦小，確保產品無外漏之虞。
y型截止閥結構特點
Y型鍛鋼閥有三種閥蓋設計形式。
第一種是螺栓式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片（316夾柔性石墨制造）密封�？蛻粲刑厥庖髸r(shí)也可采用金屬環連接。
第二種設計形式是焊接式閥蓋，按這種形式設計的閥門,其閥體與閥蓋用螺紋連接,全焊密封�？蛻粲刑厥庖髸r(shí)也 可采用全焊二連接。
第三種為壓力自緊式閥蓋，按這種形式設計的閥門，其閥體與閥蓋用螺紋連接，內壓自密封環密封�？稍O(shè)計成Y型閥的有截止閥和止回閥。
J45H直流式y型截止閥主要技術參數：
|
型號
|
公稱壓力MPa
|
1.6
|
|
J45H-16
|
試驗壓力MPa
|
殼體
|
2.4
|
|
密封
|
1.6
|
|
工作溫度
|
-30～180℃
|
|
使用介質
|
水
|
J45H直流式y型截止閥主要零件材料：
|
型號
|
閥桿、閥蓋
|
灰鑄鐵
|
灰鑄銅
|
|
J45H-16
|
閥桿、閥瓣
|
碳鋼
|
|
閥桿螺母
|
銅
|
|
填料
|
石墨石棉盤根
|

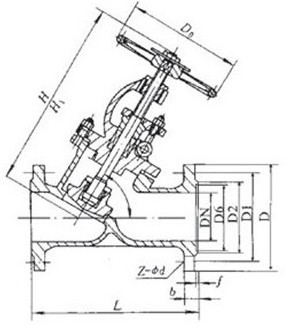

y型截止閥主要外形尺寸(法蘭尺寸按 JB78 PN1.6MPa規定）
|
口徑
DN(mm)
|
尺 寸
|
|
L
|
D
|
H
|
H1
|
D0
|
|
20
|
150
|
105
|
195
|
215
|
90
|
|
25
|
160
|
115
|
265
|
290
|
100
|
|
32
|
180
|
135
|
290
|
320
|
120
|
|
40
|
200
|
145
|
315
|
355
|
140
|
|
50
|
230
|
160
|
325
|
365
|
160
|
|
65
|
290
|
180
|
350
|
385
|
180
|
|
80
|
310
|
195
|
445
|
510
|
220
|
|
100
|
350
|
215
|
460
|
540
|
240
|
|
125
|
400
|
245
|
530
|
615
|
280
|
|
150
|
480
|
280
|
600
|
685
|
320
|
|
200
|
600
|
335
|
-
|
-
|
-
|
