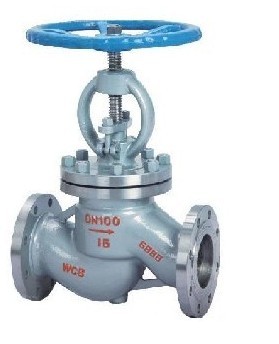

 鑄鋼法蘭截止閥是雙德閥門研發生產適用于公稱壓力PN1.6～16.0Mpa，工作溫度≤425 ℃的石油、化工、制藥、化肥、電力行業等各種工況的管道上，切斷或接通介質。鑄鋼截止閥適用介質為：水、油品、蒸汽、酸性介質等。鑄鋼截止閥的操作方式有：手動、齒輪傳動、電動、氣動等。截止閥閥體的結構形式有直通式、直流式和直角式。直通式是最常見的結構，但其流體的阻力最大。直流式流體阻力較小，多用于含固體顆?；蛘扯却蟮牧黧w。直角式閥體多采用鍛造，適用于較小通經、較高壓力的的截止閥。
鑄鋼法蘭截止閥J41H-16C-DN125零部件材料
閥體、閥蓋：碳素鋼
閥桿：鉻不銹鋼
密封面：堆焊鐵基合金
填料：石棉、石墨、柔性石墨、聚四氟乙烯
鑄鋼法蘭截止閥J41H-16C-DN125優點
1、結構簡單，制造和維修比較方便。
2、工作行程小，啟閉時間短。
3、密封性好，密封面間磨擦力小，壽命較長。
J41H-16C鑄鋼法蘭截止閥設計標準
1、設計制造造GB12235-89
2、結構長度按GB12221-89
3、法蘭尺寸按JB/T79-94
4、閥門檢查和試驗按GB13927
法蘭截止閥性能規范:
| 型號 |
公稱壓力
（MPa） |
實驗壓力 |
工作溫度（℃） |
適用介質 |
| 強度水（MPa） |
密封（水）空氣（MPa） |
低壓密封空氣（MPa） |
J41W-16P（R）
|
1.6 |
2.4 |
1.8 |
0.6 |
≤200 |
硝酸類 |
| J41W-25P（R） |
2.5 |
3.8 |
2.8 |
0.6 |
≤200 |
醋酸類 |
| J41W-40P（R） |
4.0 |
6.0 |
4.4 |
0.6 |
≤200 |
硝酸類 |
| J41W-60P（R） |
6.4 |
9.6 |
7.0 |
0.6 |
≤200 |
醋酸類 |
法蘭截止閥主要零件材質:
| 零件名稱 |
ZGICr18 Ni9Ti |
ZG00Cr18 Ni10 |
ZG1Cr18 Ni12M02Ti |
ZG00Cr17Ni14M02 |
WCB |
| 閥體/閥蓋 |
ZGICr18 Ni9Ti |
ZG00Cr18 Ni10 |
ZG1Cr18 Ni12M0 2 Ti |
ZG00Cr17Ni14M0 2 |
WCB |
| 閘板 |
ZGICr18 Ni9Ti |
ZG00Cr18 Ni10 |
ZG1Cr18 Ni12M0 2 Ti |
ZG00Cr17Ni14M0 2 |
1Cr13 |
| 閥桿 |
1Cr18 Ni9Ti |
00Cr18 Ni10 |
1Cr18 Ni12M0 2 Ti |
00Cr17Ni14M0 2 |
1Cr13 |
| 填料 |
PTFE編織 |
PTFE編織 |
PTFE編織 |
PTFE編織 |
石墨 |
| 墊片 |
304＋PTFE |
304L＋PTFE |
316＋PTFE |
316L＋PTFE |
石墨＋304 |
| 壓蓋 |
ZGICr18 Ni9Ti |
ZG00Cr18 Ni10 |
ZG1Cr18 Ni12M0 2 Ti |
ZG00Cr17Ni14M0 2 系列 |
WCB |
| 填料壓環 |
1Cr18 Ni9Ti |
00Cr18 Ni10 |
1Cr18 Ni12M0 2 Ti |
00Cr17Ni14M0 2 |
1Cr13 |
| 螺栓 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
35CrMoA |
| 螺母 |
1Cr18 Ni9Ti |
1Cr18 Ni9Ti |
1Cr18 Ni9Ti |
1Cr18 Ni9Ti |
45 |
J41H-16C鑄鋼法蘭截止閥1.6MPa主要連接尺寸:
| 尺寸 |
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
| L |
mm |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
650 |
750 |
850 |
950 |
| H |
mm |
200 |
243 |
253 |
280 |
312 |
321 |
325 |
355 |
415 |
460 |
510 |
700 |
975 |
1115 |
1250 |
1380 |
| W |
mm |
120 |
140 |
160 |
160 |
200 |
200 |
240 |
240 |
280 |
320 |
360 |
560 |
600 |
700 |
800 |
900 |
訂貨須知：
一、①J41H-16C鑄鋼法蘭截止閥產品名稱與型號②J41H-16C鑄鋼法蘭截止閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定J41H-16C鑄鋼法蘭截止閥型號，請按J41H-16C鑄鋼法蘭截止閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門專家為您審核把關。
