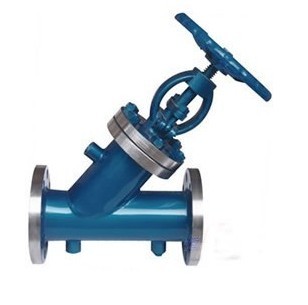

 bj41w保溫截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式(閥桿升降，手輪不升降)，也有升降旋轉桿式(手輪與閥桿一起旋轉升降，螺母設在閥體上)。截止閥只適用于全開和全關，不允許作調節和節流。
截止閥屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。當介質由閥瓣下方進入閥門時，操作力所需克服的阻力，是閥桿和填料的摩擦力與由介質的壓力所產生的推力，關閥門的力比開閥門的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。近年來，從自密封的閥門出現以后，截止閥的介質流向就改由閥瓣上方進入閥腔，這時，在介質壓力作用下，關閥門的力小，而開閥門的力大，閥桿的直徑可以相應地減小。同時，在介質作用下，這種形式的閥門也較嚴密。我國閥門“三化組”曾規定，截止閥的流向，一律采用自上而下。 截止閥開啟時，閥瓣的開啟高度，為公稱直徑的25％～30％時，流量已達到最大，表示閥門已達全開位置。所以截止閥的全開位置，應由閥瓣的行程來決定。
設計制造按GB12234-89 GB12234-89
結構長度按GB12221-89 GB12221-89
法蘭尺寸按JB/T79-94 JB/779-94
閥門檢查和試驗按GB13927
|
型號
|
公稱壓力
|
試驗壓力
|
適用溫度
|
適用介質
|
保溫套壓力
|
|
Shell
|
Seal
|
|
BJ45W-25P
|
2.5
|
3.75
|
2.75
|
≤200
|
Acetic urea
|
≤1.3
|
|
BJ45W-40P
|
4.0
|
6.0
|
4.4
|
|
BJ45W-64P
|
6.4
|
9.0
|
6.6
|
Acetic urea
|
|
BJ45W-25P
|
2.5
|
3.75
|
2.75
|
|
BJ45W-40P
|
4.0
|
6.0
|
4.4
|
|
BJ45W-64P
|
6.4
|
9.0
|
6.6
|
bj41w保溫截止閥主要零件材質
|
零件名稱LTEM
|
ZG1CR18NI9TI系列
|
ZGOOCR18NI10系列
|
ZG1Cr18Ni12MO2Ti系列
|
ZGOOCR17NI14MO2系列
|
WCB系列
|
|
閥體/閥蓋世BODY/CAP
|
ZG1CR18NI9TI
|
ZGOOCR18NI10
|
ZG1Cr18Ni12MO2Ti
|
ZGOOCR17NI14MO2
|
WCB
|
|
閘板WEDGE
|
ZG1CR18NI9TI
|
ZGOOCR18NI10
|
ZG1Cr18Ni12MO2Ti
|
ZGOOCR17NI14MO2
|
1Cr13
|
|
閥桿STEM
|
1CR18NI9TI
|
00cr18ni10
|
1CR18NI12MOTI
|
OOCR17NI14MO
|
1Cr13
|
|
填料PACKING
|
PTFE紡織
|
PTFE紡織
|
PTFE紡織
|
PTFE紡織
|
石墨
GRAPHITE
|
|
墊片GASKET
|
304L+PTFE
|
304L+PTFE
|
316L+PTFE
|
316L+PTFE
|
石墨+304
GRAPHITE+304
|
|
壓蓋GLAND FLANGE
|
ZG1CR18NI9TI
|
ZG00CR18ni10
|
ZG1Cr18Ni12MO2Ti
|
ZGOOCR17NI14MO2
|
WCB
|
|
填料壓環
STUFFING RING
|
1CR18NI9TI
|
00CR18NI10
|
1Cr18NI12MOTI
|
OOCR17NI14MO
|
1Cr13
|
|
螺栓BOLT
|
1cr17ni2
|
1CR17NI2
|
1Cr17NI2
|
1Cr17Ni2
|
35CrMoA
|
|
螺母NUT
|
1cr18ni9ti
|
1CR18NI9TI
|
1Cr18NI9ti
|
1Cr18NI9ti
|
45
|
|

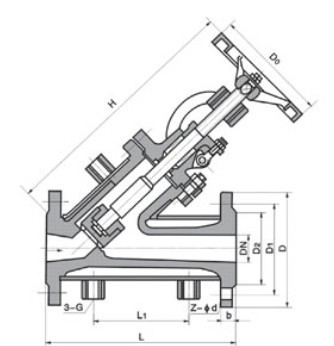

PN(MPa)
|
DN(mm)
|
尺寸
|
重量
kg
|
|
L
|
L1
|
H
|
3-G
|
D
|
D1
|
D2
|
b
|
Z-φd
|
Do
|
|
2.5
|
15
|
200
|
50
|
210
|
1/2
|
105
|
75
|
55
|
16
|
4--φ14
|
120
|
14
|
|
20
|
220
|
50
|
240
|
1/2
|
115
|
85
|
65
|
16
|
4--φ14
|
140
|
18
|
|
25
|
220
|
50
|
250
|
1/2
|
135
|
100
|
78
|
18
|
4--φ18
|
160
|
25
|
|
32
|
250
|
55
|
270
|
1/2
|
145
|
110
|
85
|
18
|
4--φ18
|
160
|
30
|
|
40
|
270
|
60
|
310
|
1/2
|
160
|
125
|
100
|
20
|
4--φ18
|
160
|
36
|
|
50
|
300
|
60
|
330
|
3/4
|
180
|
145
|
120
|
22
|
8-φ18
|
240
|
40
|
|
65
|
350
|
65
|
360
|
3/4
|
195
|
160
|
135
|
22
|
8-φ18
|
240
|
54
|
|
80
|
380
|
70
|
400
|
3/4
|
230
|
190
|
160
|
24
|
8-φ23
|
280
|
70
|
|
100
|
430
|
75
|
480
|
1
|
270
|
220
|
188
|
28
|
8-φ25
|
320
|
100
|
|
125
|
490
|
80
|
550
|
1
|
300
|
250
|
218
|
30
|
8-φ25
|
360
|
130
|
|
150
|
570
|
90
|
620
|
1
|
330
|
280
|
248
|
32
|
12-φ25
|
360
|
170
|
|
200
|
690
|
95
|
750
|
1
|
395
|
340
|
302
|
36
|
12-φ25
|
400
|
250
|
|
4.0
|
15
|
200
|
50
|
210
|
1/2
|
105
|
75
|
55
|
16
|
4--φ14
|
120
|
14
|
|
20
|
220
|
50
|
240
|
1/2
|
115
|
85
|
65
|
16
|
4--φ14
|
140
|
18
|
|
25
|
220
|
50
|
250
|
1/2
|
135
|
100
|
78
|
18
|
4--φ18
|
160
|
25
|
|
32
|
250
|
55
|
270
|
1/2
|
145
|
110
|
85
|
18
|
4--φ18
|
160
|
33
|
|
40
|
270
|
60
|
310
|
1/2
|
160
|
125
|
100
|
20
|
4--φ18
|
160
|
41
|
|
50
|
300
|
60
|
330
|
3/4
|
180
|
145
|
120
|
22
|
8-φ18
|
240
|
45
|
|
65
|
350
|
65
|
360
|
3/4
|
192
|
160
|
135
|
22
|
8-φ18
|
240
|
62
|
|
80
|
380
|
70
|
400
|
3/4
|
230
|
190
|
160
|
24
|
8-φ23
|
280
|
80
|
|
100
|
430
|
75
|
480
|
1
|
270
|
220
|
188
|
28
|
8-φ25
|
320
|
100
|
|
125
|
490
|
80
|
550
|
1
|
300
|
250
|
218
|
30
|
8-φ25
|
360
|
130
|
|
150
|
570
|
90
|
620
|
1
|
350
|
295
|
258
|
34
|
12-φ30
|
360
|
185
|
|
200
|
690
|
95
|
750
|
1
|
415
|
355
|
315
|
40
|
12-φ34
|
400
|
268
|
bj41w保溫截止閥的安裝與維護應注意以下事項:
1.手輪、手柄操作的截止閥可安裝在管道的任何位置上。
2.手輪、手柄及偉動機構，不允許作起吊用。
3.介質的流向應與閥體所示箭頭方向一致。
訂貨須知：
一、①bj41w保溫截止閥產品名稱與型號②BJ45W夾套保溫截止閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定 BJ45W夾套保溫截止閥型號，請按BJ45W夾套保溫截止閥型號直接向我司銷售部訂購。三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門專家為您審核把關。
