 波紋管密封截止閥適用于公稱壓力PN1.6～16MPa,工作溫度-29～350℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。

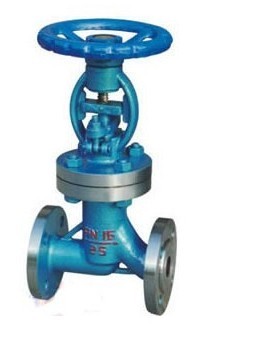

GJ41W波紋管密封截止閥結構特點
1、產品結構合理、密封可靠，雙重堅固耐用的波紋管密封設計（波紋管+填料），保證閥桿的零泄漏。沒有流體損失，降低能源損失，提高工廠設備安全。并符合國際密封標準。
2、密封面堆焊Co基硬質合金、耐磨、耐腐、抗摩擦性能好、使用壽命長
3、閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能；閥桿升降位置指示，更直觀
GJ41W波紋管密封截止閥技術規范
| 結構形式 |
BB-BG-OS & Y |
| 驅動方式 |
手動 |
| 電動 |
| 設計標準 |
GB12235 |
| 結構長度 |
GB12221 |
| 連接法蘭 |
GB9113、JB/T79、HG20596 |
| 試驗和檢驗 |
JB/T 9092、GB/T13927 |
波紋管密封截止閥 產品性能規范
|
公稱壓力
（MPa）
|
殼體試驗壓力
（MPa）
|
密封試驗壓力
(MPa)
|
適用溫度
(℃)
|
|
1.6
|
2.4
|
1.76
|
≤350℃
|
|
2.5
|
3.75
|
2.75
|
|
4.0
|
6.0
|
4.4
|
|
6.4
|
9.6
|
7.04
|
GJ41W波紋管密封截止閥主要零部件材質
| 序號 |
名稱 |
材質 |
| 1 |
閥體 |
WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M |
| 2 |
閥瓣 |
25、1Cr13、2Cr13 1Cr18Ni9Ti、
0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV |
| 3 |
軸銷 |
25、1Cr13、2Cr13 1Cr18Ni9Ti、
0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV |
| 4 |
閥桿 |
25、1Cr13、2Cr13 1Cr18Ni9Ti、
0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV |
| 5 |
波紋管組件 |
1Cr18Ni9Ti、304、316、304L、316L |
| 6 |
墊片 |
柔性石墨+不銹鋼、PTFE |
| 7 |
閥蓋 |
WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M |
| 8 |
雙頭螺栓 |
0Cr18Ni9Ti、0Cr18Ni12Mo2Ti
35CrMoV、25Cr2MoV |
| 9 |
六角螺母 |
0Cr18Ni9Ti、0Cr18Ni12Mo2Ti
35CrMoV、25Cr2MoV |
| 10 |
填料 |
柔性石墨 |
| 11 |
填料壓蓋 |
WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M |
| 12 |
閥桿螺母 |
銅合金 |
| 13 |
手輪 |
WCB、QT4008 |
GJ41W波紋管密封截止閥規格尺寸表
| |
GWJ416 |
| 壓力等級 |
PN16 |
| 口徑 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
| L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
980 |
| H |
190 |
195 |
225 |
260 |
280 |
310 |
340 |
395 |
435 |
470 |
535 |
590 |
630 |
680 |
720 |
| W |
120 |
140 |
140 |
180 |
200 |
220 |
260 |
280 |
300 |
340 |
400 |
450 |
450 |
500 |
500 |
| 重量(Kg) |
5 |
5 |
5.5 |
11 |
13.5 |
19 |
26 |
36 |
46 |
74 |
102 |
168 |
270 |
420 |
620 |
| 型號 |
GWJ41-25 |
| 壓力等級 |
PN25 |
| 口徑 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
| L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
980 |
| H |
190 |
195 |
225 |
260 |
280 |
310 |
340 |
395 |
435 |
470 |
535 |
590 |
630 |
680 |
720 |
| W |
120 |
140 |
140 |
180 |
200 |
220 |
260 |
280 |
300 |
340 |
400 |
450 |
450 |
500 |
500 |
| 重量(Kg) |
5 |
5 |
5.5 |
11 |
14 |
20 |
27 |
37 |
48 |
77 |
105 |
172 |
3100 |
520 |
690 |
| 型號 |
GWJ41-40 |
| 壓力等級 |
PN40 |
| 口徑 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
| L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
980 |
| H |
190 |
195 |
225 |
260 |
280 |
310 |
340 |
395 |
435 |
470 |
535 |
590 |
630 |
680 |
720 |
| W |
120 |
140 |
140 |
180 |
200 |
220 |
260 |
280 |
300 |
340 |
400 |
450 |
450 |
500 |
500 |
| 重量(Kg) |
5 |
5 |
5.5 |
11 |
14.5 |
21 |
28 |
39 |
50 |
80 |
108 |
176 |
350 |
590 |
790 |
訂貨須知：
二、若已經由設計單位選定GJ41W國標波紋管截止閥型號，請按GJ41W國標波紋管截止閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門專家為您審核把關。
感謝您訪問我們的網站.如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
