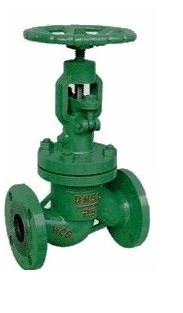

 雙德真空閥門NKJ41H法蘭連接真空隔離截止閥，該系列閥門適用于工作溫度≤425℃和≤550℃，工作介質為水、空氣、蒸汽的管路上，作為起閉裝置。尤其適用于火電廠汽機冷凝和真空負壓系統，起到真空密封隔離作用。本系列閥門連接形式分法蘭、焊接兩種，驅動方式有手動、電動兩種。
NKJ41H法蘭式真空隔離截止閥產品結構特點：
1.產品按JB/T3595標準設計制造，滿足電站設備配套使用要求。
2.設計了真空密封結構填料室，隔離真空可靠。
3.閥桿經調質及表面氮化處理，有良好的抗腐蝕性，抗擦傷和耐磨性。
4.法蘭墊片采用復合材料，膨脹系數大，氣密性能好，保證系統與大氣隔離可靠。
5.倒密封采用不銹鋼螺紋連接密封座或本體堆焊奧氏體不銹鋼而成，倒密封可靠。填料更換和維修可在不停機情況下進行，方便快捷不影響系統運行。
NKJ41H法蘭式真空閥門主要零件的材料說明：
|
閥 體
|
25、WCB
|
Cr5Mo
|
|
閥 蓋
|
25、WCB
|
Cr5Mo
|
|
支 架
|
25、WCB
|
Cr5Mo
|
|
閥 瓣
|
2Cr13、WCB
|
Cr5Mo
|
|
閥 桿
|
2Cr13
|
38CrMoAL、25Cr2MoV
|
|
閥 座
|
25、304
|
304
|
|
密封環
|
膨脹柔性石墨
|
|
填 料
|
膨脹柔性石墨
|
|
閥桿螺母
|
ZCuA110Fe3
|
NKJ41H法蘭式真空閥門主要尺寸及重量
|
公稱通徑
DN（mm）
|
公稱壓力PN（MPa）
|
主 要 外 形 及 連 接 尺 寸
|
|
L
|
H手
|
D
|
Do
|
D1
|
L1
|
α
|
W
|
|
10
|
4.0
|
130
|
245
|
36
|
11
|
18.4
|
10
|
|
120
|
|
15
|
130
|
245
|
36
|
16
|
22.5
|
10
|
|
120
|
|
20
|
150
|
265
|
44
|
21
|
28.5
|
11
|
|
160
|
|
25
|
160
|
270
|
48
|
26
|
34.5
|
12
|
|
200
|
|
32
|
180
|
285
|
48
|
34
|
|
|
37.5°
|
200
|
|
40
|
200
|
320
|
55
|
40
|
|
|
37.5°
|
240
|
|
50
|
230
|
365
|
64
|
48
|
|
|
37.5°
|
320
|
|
65
|
290
|
410
|
82
|
66
|
|
|
37.5°
|
300
|
|
80
|
310
|
430
|
95
|
78
|
|
|
37.5°
|
3000
|
|
100
|
35
|
470
|
117
|
100
|
|
|
37.5°
|
350
|
|
125
|
400
|
500
|
143
|
126
|
|
|
37.5°
|
350
|
|
150
|
480
|
533
|
167
|
150
|
|
|
37.5°
|
400
|
|
10
|
6.4
|
130
|
245
|
36
|
10
|
18.4
|
10
|
|
120
|
|
15
|
130
|
245
|
36
|
15
|
22.5
|
10
|
|
120
|
|
20
|
150
|
265
|
44
|
20
|
28.5
|
11
|
|
160
|
|
25
|
160
|
270
|
48
|
25
|
34.5
|
12
|
|
200
|
|
32
|
180
|
280
|
48
|
33
|
|
|
37.5°
|
200
|
|
40
|
200
|
320
|
55
|
39
|
|
|
37.5°
|
240
|
|
50
|
230
|
365
|
64
|
48
|
|
|
37.5°
|
320
|
|
65
|
290
|
410
|
82
|
65
|
|
|
37.5°
|
320
|
|
80
|
310
|
430
|
95
|
76
|
|
|
37.5°
|
360
|
|
100
|
350
|
470
|
117
|
98
|
|
|
37.5°
|
400
|
|
125
|
480
|
500
|
143
|
123
|
|
|
37.5°
|
400
|
|
150
|
480
|
533
|
167
|
148
|
|
|
37.5°
|
500
|
|
10
|
10.0
|
130
|
245
|
36
|
10
|
18.4
|
10
|
|
120
|
|
15
|
130
|
245
|
36
|
14
|
22.5
|
10
|
|
120
|
|
20
|
150
|
265
|
44
|
20
|
28.5
|
11
|
|
160
|
|
25
|
160
|
270
|
48
|
25
|
34.5
|
12
|
|
200
|
|
32
|
180
|
285
|
48
|
32
|
|
|
37.5°
|
200
|
|
40
|
200
|
320
|
55
|
38
|
|
|
37.5°
|
240
|
|
50
|
230
|
355
|
64
|
48
|
|
|
37.5°
|
320
|
|
65
|
290
|
410
|
82
|
63
|
|
|
37.5°
|
320
|
|
80
|
310
|
430
|
95
|
74
|
|
|
37.5°
|
360
|
|
100
|
350
|
470
|
117
|
97
|
|
|
37.5°
|
400
|
|
125
|
400
|
500
|
143
|
123
|
|
|
37.5°
|
400
|
|
150
|
480
|
533
|
167
|
148
|
|
|
37.5°
|
500
|
訂貨須知：
一、①NKJ41H法蘭式隔離真空閥門 產品名稱與型號②NKJ41H法蘭式真空隔離截止閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定NKJ41H法蘭式真空隔離截止閥型號，請按NKJ41H法蘭式真空隔離截止閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門專家為您審核把關。
