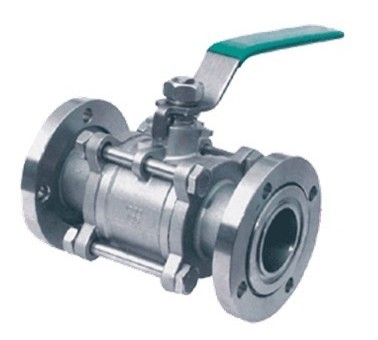

GU系列高真空球閥是適用于真空系統中接通或切斷管路的介質流。應用于真空、飲料、制藥、食品、生物工程、酒業、乳制品、化妝品及化工領域。
真空球閥為直通式手動球閥，靠球面密封，因而既能用在真空狀態下，也能在低壓狀態下使用。并可以任意位置安裝。
真空球閥適用的工作介質為帶酸、堿性的氣體或液體。
真空球閥適用的介質溫度：標準密封件: -25～+120 ℃
真空球閥耐高溫密封件: -25～+230 ℃
GU型-高真空球閥性能參數：
| 閥門漏率：Valve Leak Rate |
≤1.3×10-4Pa.L/S. |
| 適用溫度：Applicable Temperature |
-30～ 150℃
-30～ 150℃（PPL密封） |
| 適用范圍：Appy Range |
|
| 連接型式 Loose Flange |
使用壓力范圍（Pa） |
| 活套法蘭（GB6070、JB919） |
0.6×106～1.3×10-4 |
| 焊接法蘭（GB6070、JB919） |
1.6×106～1.3×10-4 |
| 快卸法蘭（GB4982） |
0.1×106～1.3×10-4 |
| 螺紋連接 Threaded Connection |
1.6×106～1.3×10-4 |
GU型-高真空球閥主要零件材料
閥體、閥蓋、閥桿：不銹鋼
密封件：四氟乙烯、丁腈橡膠、氟橡膠、PPL。

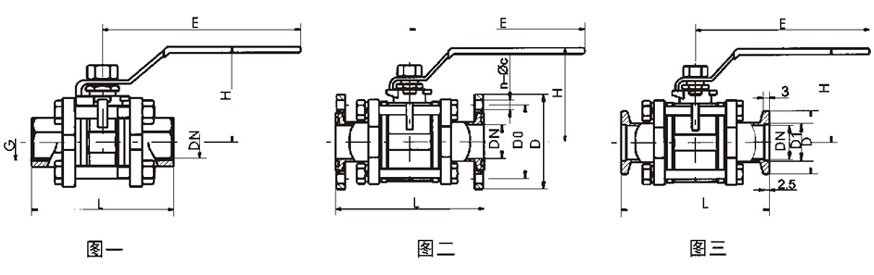

GU型-高真空球閥外形及連接尺寸（JB919）
螺紋連接的外形及連接尺寸（圖一）
|
Model
型號
|
DN
|
G
|
H
|
E
|
L
|
|
GU-10（G）
|
10
|
1/4"
|
52
|
105
|
68
|
|
GU-16（G）
|
16
|
1/2"
|
64
|
130
|
72
|
|
GU-20（G）
|
20
|
3/4"
|
67
|
130
|
82
|
|
GU-25（G）
|
25
|
1"
|
83
|
165
|
90
|
|
GU-32（G）
|
32
|
1-1/4"
|
89
|
165
|
112
|
|
GU-40（G）
|
40
|
1-1/2"
|
100
|
190
|
120
|
|
GU-50（G）
|
50
|
2"
|
125
|
190
|
145
|
|
GU-63（G）
|
63
|
2-1/2"
|
150
|
250
|
185
|
|
GU-80（G）
|
80
|
3"
|
161
|
250
|
210
|
|
GU-100（G）
|
100
|
4"
|
180
|
280
|
268
|
活套法蘭連接（GB6070）（圖二）
|
Model
型號
|
DN
|
D
|
Do
|
H
|
E
|
L
|
n-φc
|
|
GU-10（F）
|
10
|
55
|
40
|
52
|
105
|
84
|
4-φ6.6
|
|
GU-16（F）
|
16
|
60
|
45
|
64
|
130
|
84
|
4-φ6.6
|
|
GU-25（F）
|
25
|
70
|
55
|
83
|
165
|
114
|
4-φ6.6
|
|
GU-32（F）
|
32
|
90
|
70
|
89
|
165
|
140
|
4-φ9
|
|
GU-40（F）
|
40
|
100
|
80
|
100
|
190
|
160
|
4-φ9
|
|
GU-50（F）
|
50
|
110
|
90
|
125
|
190
|
170
|
4-φ9
|
|
GU-63（F）
|
63
|
130
|
110
|
150
|
250
|
195
|
4-φ9
|
|
GU-80（F）
|
80
|
145
|
125
|
161
|
250
|
220
|
8-φ9
|
|
GU-100（F）
|
100
|
165
|
145
|
180
|
280
|
280
|
8-φ9
|
快卸法蘭連接（GB4982）（圖三）
|
Model
型號
|
DN
|
D1
|
D
|
H
|
E
|
L
|
|
GU-10（KF）
|
10
|
12.2
|
30
|
52
|
105
|
84
|
|
GU-16（KF）
|
16
|
17.2
|
30
|
64
|
130
|
84
|
|
GU-25（KF）
|
25
|
26.2
|
40
|
83
|
165
|
114
|
|
GU-32（KF）
|
32
|
34.2
|
55
|
89
|
165
|
140
|
|
GU-40（KF）
|
40
|
41.2
|
55
|
100
|
190
|
160
|
|
GU-50（KF）
|
50
|
52.2
|
75
|
125
|
190
|
170
|
訂貨須知：
一、①高真空球閥產品名稱與型號②GU型-高真空球閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定GU型-高真空球閥型號，請按GU型-高真空球閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門專家為您審核把關。
