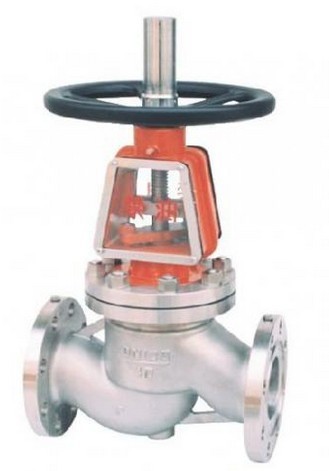

 JY41W、JY41Y 氧氣截止閥采用材質優良的硅黃銅或不銹鋼鑄造而成，具有機械強度高，耐磨損、安全性好等優點。使用在氧氣管路上，具有最佳的防爆阻燃性能，消除了氧氣管路上的不安全因素。
氧氣截止閥產品特點
1、防燃阻火：主要部件的材質為銅合金，屬不可燃材料，即使與高速氣流中的固體粒子碰撞也不會產生火花。因此，本閥具有最佳的防燃阻火性能
2、安全可靠：本閥帶有防塵、防水、防油污裝置，所有與氧氣接觸的閥件在組裝前均經過嚴格脫脂和禁油措施，填料材質為聚四氟乙烯，可確保使用時安全可靠
氧氣截止閥性能參數
|
公稱通徑(DN)
|
15－400
|
|
公稱壓力(MPa)
|
1.6
|
2.5
|
4.0
|
|
試驗壓力
(MPa)
|
強度
|
2.4
|
3.75
|
6.0
|
|
密封
|
1.76
|
2.75
|
4.4
|
|
適用溫度
|
≤200℃
|
|
適用介質
|
氧氣
|
|
閥體
|
硅黃銅、不銹鋼
|
|
閥桿
|
不銹鋼
|
|
閥芯
|
銅、不銹鋼
|
|
填料
|
聚四氟乙烯
|

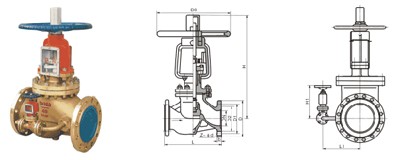

氧氣截止閥主要外形和連接尺寸
| 1.6MPa |
DN |
L |
D |
D1 |
D2 |
b |
n-Φd |
H |
Do |
凸面法蘭
RF
JY41W-16P
JY41W-16T
JY41Y-16P
JY41Y-16T |
25 |
160 |
115 |
85 |
65 |
14 |
4-Φ14 |
305 |
160 |
| 32 |
180 |
135 |
100 |
78 |
16 |
4-Φ18 |
316 |
160 |
| 40 |
200 |
145 |
110 |
85 |
16 |
4-Φ18 |
328 |
180 |
| 50 |
230 |
160 |
125 |
100 |
16 |
4-Φ18 |
356 |
200 |
| 65 |
290 |
180 |
145 |
125 |
18 |
4-Φ18 |
389 |
280 |
| 80 |
310 |
195 |
160 |
135 |
20 |
8-Φ18 |
400 |
280 |
| 100 |
350 |
215 |
180 |
155 |
20 |
8-Φ18 |
460 |
320 |
| 125 |
400 |
245 |
210 |
185 |
22 |
8-Φ18 |
528 |
320 |
| 150 |
480 |
280 |
240 |
210 |
24 |
8-Φ23 |
668 |
450 |
| 200 |
600 |
335 |
295 |
265 |
26 |
26-Φ23 |
795 |
500 |
| 250 |
650 |
405 |
355 |
320 |
30 |
30-Φ25 |
910 |
560 |
| 300 |
750 |
460 |
410 |
375 |
30 |
30-Φ25 |
1200 |
640 |
| 350 |
850 |
520 |
470 |
435 |
34 |
34-Φ25 |
1200 |
720 |
| 400 |
950 |
580 |
525 |
485 |
36 |
36-Φ30 |
1560 |
800 |
訂貨須知：
一、①氧氣截止閥產品名稱與型號②JY41W、JY41Y 不銹鋼氧氣截止閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定JY41W、JY41Y 不銹鋼氧氣截止閥型號，請按JY41W、JY41Y 不銹鋼氧氣截止閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門專家為您審核把關。
