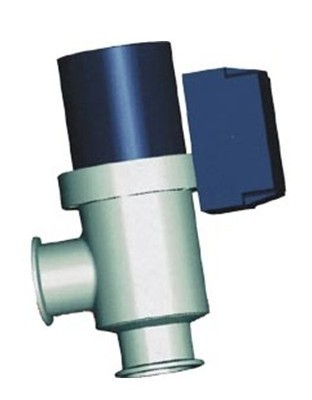

GDC-J型電磁高真空擋板閥是以電磁力為動力直接帶動閥板動作，使閥門開啟或關閉。適用于真空系統中，用來切斷或?qū)饬?。適用介質為純凈空氣和非腐蝕性氣體。
帶反饋信號。
GDC-J型電磁高真空擋板閥主要技術性能
| 適用范圍：Applicability |
105～1.3×10-4Pa |
| 閥門漏率：Valve Leak Rate |
≤1.3×10-4Pa.L/S. |
| 適用溫度：Applicability |
-30～+50℃ |
| 線圍溫升：Coil Temperature Rise |
≤65℃ |
| 開閉時間：Open-close Time |
≤5S |
| 電源電壓：Mains Voltage |
220V/50Hz |
| 安裝方向：Mounting Direction |
任意（可反頂一個大氣壓） |
GDC-J型電磁高真空擋板閥主要零件材料
閥體、閥板：碳鋼或不銹鋼
密封件：丁腈橡膠、氟橡膠、波紋管（軸封）。
GDC-J型電磁高真空擋板閥外形及連接尺寸
|
Model
型號
|
DN
|
D1
|
D
|
A
|
B
|
H
|
|
GDC-J16（b）
|
16
|
17.2
|
30
|
40
|
55
|
193
|
|
GDC-J25（b）
|
25
|
26.2
|
40
|
50
|
60
|
203
|
|
GDC-J32（b）
|
32
|
34.2
|
55
|
58
|
70
|
237
|
|
GDC-J40（b）
|
40
|
41.2
|
55
|
65
|
70
|
244
|
訂貨須知：
一、①GDC-J型-電磁高真空擋板閥產品名稱與型號②GDC-J型-電磁高真空擋板閥 口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定GDC-J型-電磁高真空擋板閥型號，請按GDC-J型-電磁高真空擋板閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門專家為您審核把關。
