 DYC-JQ型-電磁低真空電磁壓差閥是機械真空泵安全閥,安裝于機械真空泵的進氣口,并與泵同時開啟和關閉。當泵停止工作或電源突然中斷時,閥門利用大氣壓力適閥板自動關閉,使真空系統保持真空并將大氣充入泵腔內,從而避免泵由逆向流動而污染真空系統。適用介質為純凈空氣或非腐蝕性氣體。
DYC-JQ型-電磁低真空電磁壓差閥適用范圍：Applicability 105～10-2Pa
DYC-JQ型-電磁真空壓差閥 閥門漏率：Valve Leak Rate ≤1.3×10-2Pa.L/S.
DYC-JQ型-電磁真空壓差閥 適用溫度：Applicable Temperature -30～+50℃
DYC-JQ型-電磁真空壓差閥 線圍溫升：Coil Temperature Rise ≤65℃
DYC-JQ型-電磁真空壓差閥 開閉時間：Open-close Time ≤3S
DYC-JQ型-電磁真空壓差閥 電源電壓：Mains Voltage 220V/50Hz
| 適用范圍：Applicability |
105～10-2Pa |
| 閥門漏率：Valve Leak Rate |
≤1.3×10-2Pa.L/S. |
| 適用溫度：Applicable Temperature |
-30～+50℃ |
| 線圍溫升：Coil Temperature Rise |
≤65℃ |
| 開閉時間：Open-close Time |
≤3S |
| 電源電壓：Mains Voltage |
220V/50Hz |
DYC-JQ型-電磁低真空電磁壓差閥主要零件材料
閥體、閥蓋、閥板：碳鋼或鋁合金
隔膜：丁腈橡膠加滌綸綢

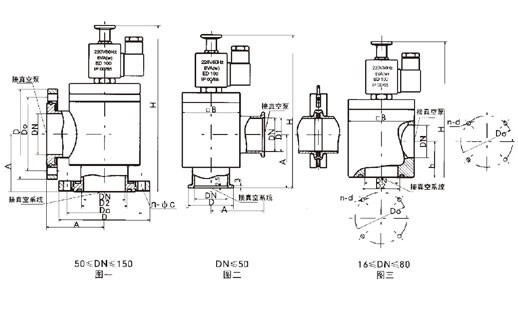

DYC-JQ型-電磁低真空電磁壓差閥外形及連接尺寸
活套法蘭連接（GB6070 圖一）
|
Model
型號
|
DN
|
Do
|
D
|
D2
|
n-φc
|
A
|
H
|
|
DYC-JQ50
|
50
|
90
|
110
|
55
|
4-φ9
|
70
|
203
|
|
DYC-JQ63
|
63
|
105
|
130
|
68
|
4-φ9
|
88
|
226
|
|
DYC-JQ80
|
80
|
125
|
145
|
85
|
8-φ9
|
98
|
260
|
|
DYC-JQ100
|
100
|
145
|
165
|
105
|
8-φ9
|
108
|
282
|
|
DYC-JQ160
|
160
|
200
|
225
|
165
|
8-φ12
|
158
|
350
|
快卸法蘭連接（GB4982 圖二）
|
Model
型號
|
DN
|
D1
|
D
|
A
|
H
|
B
|
|
DYC-JQ16
|
16
|
17.2
|
30
|
40
|
160
|
55
|
|
DYC-JQ25
|
25
|
26.2
|
40
|
50
|
170
|
60
|
|
DYC-JQ32
|
32
|
34.2
|
55
|
58
|
179
|
60
|
|
DYC-JQ40
|
40
|
41.2
|
55
|
65
|
187
|
70
|
|
DYC-JQ50
|
50
|
52.2
|
75
|
70
|
203
|
85
|
方體螺紋連接（JB919 圖三）
|
Model
型號
|
DN
|
Do
|
D2
|
h
|
B
|
H
|
n-d
|
|
DYC-JQ16
|
16
|
42
|
22
|
28
|
48
|
148
|
4-M5
|
|
DYC-JQ25
|
25
|
55
|
29
|
35
|
58
|
155
|
4-M6
|
|
DYC-JQ32
|
32
|
64
|
36
|
40
|
68
|
160
|
4-M6
|
|
DYC-JQ40
|
40
|
70
|
44
|
44
|
80
|
166
|
4-M6
|
|
DYC-JQ50
|
50
|
90
|
55
|
56
|
94
|
189
|
4-M8
|
|
DYC-JQ65
|
65
|
105
|
70
|
65
|
115
|
205
|
4-M8
|
|
DYC-JQ80
|
80
|
125
|
85
|
75
|
140
|
250
|
4-M8
|
訂貨須知：
一、①DYC-JQ型-電磁低真空電磁壓差閥產品名稱與型號②DYC-JQ型-電磁真空壓差閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定DYC-JQ型-電磁真空壓差閥型號，請按DYC-JQ型-電磁真空壓差閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門專家為您審核把關。
