 液力自控閥是專門針對軸流泵的工作特性設計而成，可作軸流泵出口專用控制閥。可廣泛用于冶金、石化、電力、自來水、家用灌溉、排漬等行業的給排水系統。
BFDZ701液力自控閥主要功能
1、截流止回：停泵時，截?cái)喙芫W(wǎng)介質，防止回流；
2、輕載啟泵：先開閥，后啟泵，輕載啟泵，減水啟動電流，保護電網用電氣設備安全；
3、消除水錘：停泵時，大閥板快關，小閥板緩閉，消除破壞性水錘；
4、泵閥聯動：水泵和閥門通過電氣聯鎖，按設定程序自動控制，無須人工干預；
5、開度顯示：閥門開啟高度既可就地觀察，也可選配閥位信號顯示儀，實現遠程數字顯示。
BFDZ701液力自控閥主要結構和工作原理

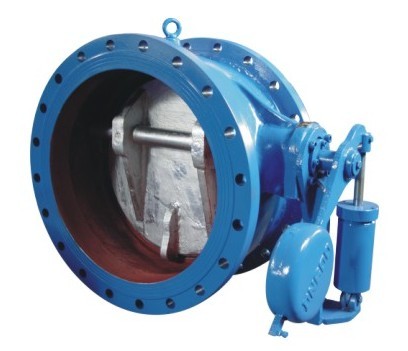

該閥主體結構和安裝尺寸與新世紀液力自動閥相同（圖一），主要由閥體、大閥板、小閥板、活塞缸、先導泵、電磁閥及電控部分組成（圖二）。
1、開閥
按下啟動按鈕SB2時，時間繼電器KT和接觸器KM2同時動作，先導泵啟動，電磁閥關閉。
先導泵出口壓力水經單向閥進入活塞缸，推動活塞左行，通過活塞桿、連桿帶去吧閥桿，將小閥板開啟；時間繼電器KT在設定時間（5-10秒）過后失電，KM1接觸器失電，先導泵斷電停止供水，同時接通軸流泵控制電源，水泵啟動，大閥板在水流的推動下，完全開啟；
2、關閥
按下停止按扭TA時，水泵（軸流泵）停止工作，閥前失壓，大閥板大重力作用下迅速關閉，截?cái)嘟^大部分回水；同時，電磁閥導通，活塞缸失壓，平衡錘通過閥桿帶動小閥板緩慢關閉，泄除一部分回流水，以消除部分水錘壓力，防止產生破壞性水錘，確保管網設備安全。
液力自控閥主要技術特點
該閥除具備液力自動閥的技術特性和主要優點外，還獨具以下特點：
1、更安全：閥門的啟閉與管網壓力無關，不受管網壓力大小的影響；小閥板的關閉由平
2、衡錘控制，事故停電時能自動緊急關閥，更加安全；
3、更可靠：電磁閥為常開型，事故停電時能自動開閥，防止事故發生；該閥選用進口優質產品，更加可靠；
4、壽命長：先導泵每次只工作出努力-10秒，工作時間短，使用壽命長。
液力自控閥技術參數：
|
名稱
|
公稱通經mm
|
適用溫度℃
|
適用介質
|
流阻系數
|
最底工作壓力（Mpa)
|
|
參數
|
DN150-DN2000
|
0-120
|
泥污、污水
油品、海水
|
0.3-1.1
|
≥0.1
|
|
名稱
|
開關時間
（可調）
|
開閥時間
（可調）
|
結構長度標準
|
法蘭標準
|
泄漏量
|
|
參數
|
快關1-3秒
慢關5-90秒
|
20-60秒
|
GB2221-89
|
GB/T79-94
|
GB/T13927-92
|
液力自控閥主要材料：
|
零件名稱
|
閥體
|
閥芯
|
閥軸
|
密封面
|
填料
|
|
材料名稱
|
球墨鑄鐵
|
球墨鑄鐵
|
|
X；丁晴橡膠
|
O型密封圈
耐高溫墊
柔性石墨
|
|
碳鋼
|
碳鋼
|
不銹鋼
|
H； 不銹鋼
|
|
不銹鋼
|
不銹鋼
|
|
Y；硬質合金
|
液力自控閥主要尺寸：
|
公稱通經
|
D1
|
D2
|
L
|
Z-￠d
|
重量
|
|
150
|
285
|
240
|
210
|
8—￠22
|
65
|
|
200
|
340
|
295
|
230
|
8—￠22
|
75
|
|
250
|
395
|
350
|
250
|
12—￠23
|
100
|
|
300
|
445
|
400
|
270
|
12—￠22
|
150
|
|
350
|
505
|
460
|
290
|
16—￠22
|
180
|
|
400
|
565
|
515
|
310
|
16—￠27
|
220
|
|
450
|
615
|
656
|
330
|
20—￠26
|
265
|
|
500
|
670
|
620
|
350
|
20—￠26
|
290
|
|
600
|
780
|
725
|
390
|
20—￠30
|
480
|
|
700
|
895
|
840
|
430
|
24—￠30
|
830
|
|
800
|
1015
|
950
|
470
|
24—￠33
|
1280
|
|
900
|
1115
|
1050
|
510
|
28—￠33
|
1620
|
|
1000
|
1230
|
1160
|
550
|
28—￠36
|
1820
|
|
1200
|
1455
|
1380
|
630
|
32—￠39
|
2350
|
|
1400
|
1675
|
1590
|
710
|
36—￠42
|
2800
|
|
1600
|
1915
|
1820
|
790
|
40—￠48
|
5200
|
|
1800
|
2115
|
2020
|
870
|
44—￠48
|
6050
|
|
2000
|
2325
|
2230
|
950
|
48—￠48
|
7300
|
|
2200
|
2550
|
2440
|
1000
|
52—￠52
|
8850
|
|
2400
|
2760
|
2650
|
1100
|
56—￠56
|
10800
|
注：液力自控閥訂貨說明
為確保您的使用要求，訂貨時請您詳細注明：名稱、型號用規格、最大工作壓力、使用溫度（零度以下）、使用介質用特殊要求。根據您的要求，我公司還可提供配套法蘭螺栓、伸縮節、維修蝶閥等。 |
