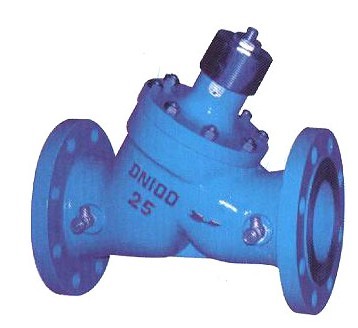

 JLH多功能三合一止回閥安裝在一般建筑，公寓及工廠的供排水，冷暖水處理，及鍋爐的冷凝小，二次供水管道的泵出口上，用來防止閃泵停止運轉而引起的管道內的介質倒流。
多功能三合一止回閥性能：
一、用一個閥，可以圓滿地完成三種功能：1、無水錘止回閥 2、截止閥 3、平衡閥。
二、泵停止連轉時，彈簧力先合上閥瓣，因而防止水錘。
三、通過調節開度，可以調節泵的輸出量。
四、裝有指示器，可以用眼睛確認閥門的開度。
五、密封墊用于腈橡膠制作的，因而根本不會泄漏，可以吸收沖力。
六、彈簧是用不銹鋼制作的，因具有很強的耐蝕性。
七、可節約水量的設備材料和費用，縮小安裝空間。
八、由于形狀和結構高等成流線型，因而壓降很小。
九、由于起到旁道作用，所以其有回收出口側管道內水的功能，而且在進口側出現真空時，補充引水。
十、水平管道，垂直管道上均可安裝。
多功能三合一止回閥主要技術參數：
| 性能 |
ATO-2001 |
ATO-2002 |
| 適合介質 |
水油 |
| 適用壓力 |
最大10kg/cm² |
20kg/cm² |
| 適合溫度 |
最高80ºC |
| 允許泄漏量 |
0 |
| 規格 |
DN50-DN800 |
| 連接方式 |
法蘭標準10kg/cm² |
法蘭標準20kg/cm² |
| 材質 |
閥體蓋 |
鑄鐵 |
鑄鋼 |
| 閥座 |
鑄鋼 |
| 密封墊 |
丁腈橡膠 |
|
| 閥辨 |
鑄鋼 |
鑄鋼 |
| 彈簧 |
不銹鋼 |
多功能三合一止回閥主要外形安裝尺寸：
| 公稱通徑 |
安裝方式 |
閥長L(mm) |
管螺及法蘭直徑 |
開啟高度H(mm) |
螺栓孔中心距 |
螺栓孔數直徑 |
重得kg |
| 50 |
法
蘭
連
接
|
230 |
160 |
210 |
125 |
4-18 |
16 |
| 65 |
290 |
180 |
250 |
145 |
4-18 |
24 |
| 80 |
310 |
195 |
290 |
160 |
8-18 |
35 |
| 100 |
350 |
215 |
320 |
180 |
8-18 |
50 |
| 125 |
400 |
245 |
380 |
210 |
8-18 |
72 |
| 150 |
480 |
280 |
420 |
240 |
8-18 |
98 |
| 200 |
533 |
335 |
500 |
295 |
12-23 |
150 |
| 250 |
622 |
405 |
580 |
355 |
12-25 |
230 |
| 300 |
698 |
460 |
730 |
410 |
12-25 |
390 |
| 350 |
787 |
520 |
830 |
470 |
16-25 |
500 |
|
