 ZL47F自力式流量閥用于需要進行流量控制的水系統中，尤其適用于供熱、空調等非腐蝕性液體介質的流量控制。運行前一次性調節，即可使系統流量自動恒定在要求的設定值.
■ZL47F自力式流量閥結構特點：
1、能使系統流量自動平衡在要求的設定值；
2、能自動消除水系統中因各種因素引起的水力失調現象，保持用戶所需流量，克服“冷熱不均”，提高供熱，空調的室溫合格率；
3、能有效克服“大流量，小溫差”的不良運行方式，提高系統能效，實現經濟運行；
4、采用數字顯示裝置，直接設定手動調節閥開度確定流量，使用智能儀表一次性調試。
■ZL47F自力式流量閥工作原理：
自力式平衡閥由自動調節閥瓣和手動調節閥瓣兩部分組成。系統流體的工作壓力為P1，手動調節閥瓣的前后壓力分別為P2、P3。當手動調節閥瓣調到基本一位置時，即人為確定了“設定流量”，以及相對應的固定(P2-P3)值。當系統流量增大時，此時自動調節閥瓣自動關小，直到流量重新維持到設定流量，反之亦然。
■ZL47F自力式流量閥產品設計選型：

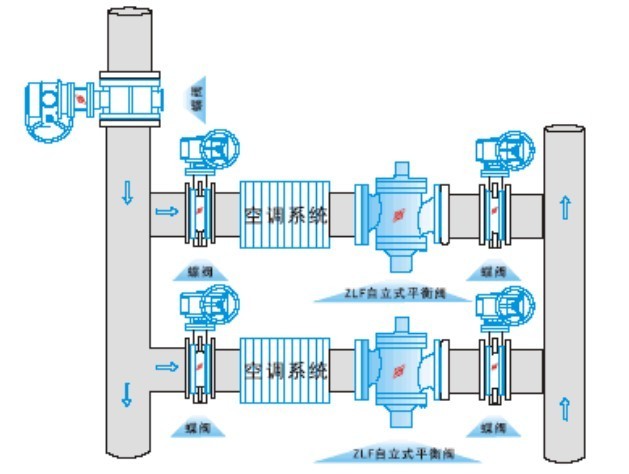

1、一般在管網的分支點，熱口，室內立管皆應設計、安裝自力式平衡閥，以提高系統調節性能。
2、自力式平衡閥可安裝在供水管上，也可安裝在回水管上。當系統流體工作壓力超過散熱器允許工作壓力時，為安全起見，自力式平衡閥宜安裝在供水管上。
3、最高使用溫度100℃，公稱壓力1.6MPa。(溫度>100℃以上的要定做)
4、適用壓差范圍：20-30KPa。當系統工作壓差超過300KPa時，為防止產生噪音，應采取措施將多余的壓差消耗掉。
5、選取用DN15~DN25口徑的自力式平衡閥，須注明連接方式。

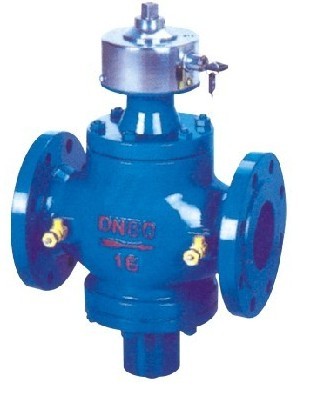

ZL47F自力式流量閥結構圖:
|
型號
|
公稱壓力
|
殼體試驗壓力
|
使用介質
|
介質溫度
|
|
ZL47F-16
|
1.6MPa
|
2.4MPa
|
水、油等非腐蝕性液體
|
0～100℃
|
■ZL47F自力式流量閥主要外型及連接尺寸：
|
公稱通徑 (mm)
|
尺 寸
|
|
L
|
H1
|
H2
|
|
15
|
110
|
122
|
70
|
|
20
|
110
|
122
|
70
|
|
25
|
115
|
137
|
74
|
|
32
|
160
|
182
|
91
|
|
40
|
200
|
191
|
147
|
|
50
|
215
|
197
|
147
|
|
65
|
230
|
205
|
154
|
|
80
|
275
|
259
|
181
|
|
100
|
290
|
268
|
211
|
|
125
|
315
|
334
|
227
|
|
150
|
350
|
357
|
260
|
|
200
|
430
|
407
|
303
|
|
250
|
520
|
452
|
367
|
|
300
|
635
|
486
|
430
|
|
350
|
670
|
555
|
495
|
訂貨須知：
一、①ZL47F自力式流量閥產品名稱與型號②ZL47F自力式流量控制閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定ZL47F自力式流量控制閥型號，請按ZL47F自力式流量控制閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門專家為您審核把關。
感謝您訪問我們的網站【http://www.yl459.cn】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
