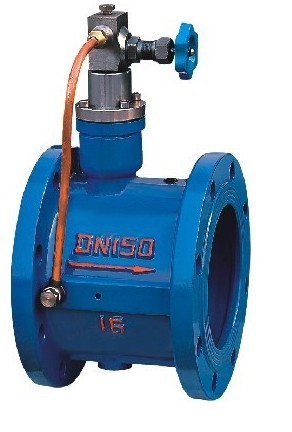

 雙德HH48X不銹鋼微阻緩閉蝶式止回閥主要材質有，鑄鐵、鑄鋼、不銹鋼。壓力主要有：1.0 1.6mpa.型號主要有：HH46X、HH48X、HH49X消聲緩閉止回閥系列產品可用在清水、污水、海水等介質的排水管道上，既能防止介質的倒流，又能有效的限制破壞性水錘，保證管線的使用安全。它具有結構新穎、體積小、重量輕、流體阻力小、密封可靠、啟閉平穩、耐磨損、使用壽命長，油壓、緩閉不受介質影響，有較好節能效果等特點。

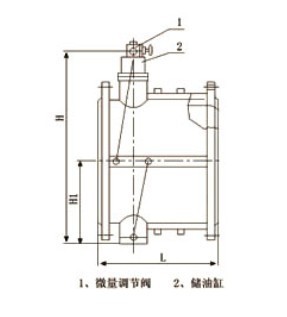

■HH48X不銹鋼微阻緩閉蝶式止回閥結構圖:
■HH48X不銹鋼微阻緩閉蝶式止回閥主要技術參數:
公稱壓力：1.0～2.5MPa
公稱通經：40～1000mm
緩閉時間：3～60
秒適用介質：清水、污水、海水
適用溫度：0～80℃（如需要，可達200℃）
法蘭標準：GB/T 17241.6 GB/T 9113
試驗標準: GB/T 13927 AP1598
■HH48X不銹鋼微阻緩閉蝶式止回閥主要零部件材料:
| 零件名稱 |
閥體 |
閥瓣 |
閥桿、油缸、活塞 |
彈簧 |
閥座 |
| 材料 |
灰鑄鐵、鑄鋼 |
碳鋼 |
不銹鋼 |
不銹鋼 |
丁腈橡膠 |
■HH48X不銹鋼微阻緩閉蝶式止回閥主要外形連接尺寸:
| DN（mm) |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
| L |
140 |
150 |
170 |
180 |
190 |
200 |
210 |
230 |
250 |
270 |
290 |
310 |
330 |
350 |
390 |
430 |
470 |
510 |
550 |
| H |
200 |
215 |
225 |
235 |
280 |
290 |
310 |
350 |
415 |
450 |
480 |
550 |
585 |
640 |
720 |
780 |
840 |
990 |
1050 |
| H1 |
88 |
98 |
108 |
118 |
130 |
148 |
172 |
210 |
240 |
264 |
297 |
324 |
351 |
379 |
434 |
491 |
549 |
600 |
655 |

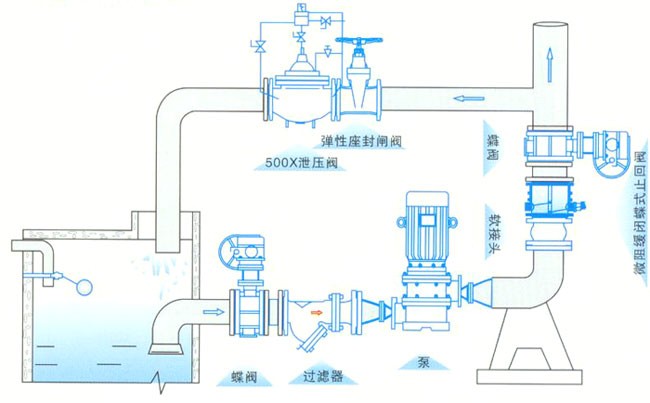

■ HH48X微阻緩閉蝶式止回閥典型安裝示意圖:
訂貨須知：
一、①HH48X不銹鋼微阻緩閉蝶式止回閥產品名稱與型號②HH48X微阻緩閉蝶式止回閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定HH48X微阻緩閉蝶式止回閥型號，請按HH48X微阻緩閉蝶式止回閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門專家為您審核把關。
