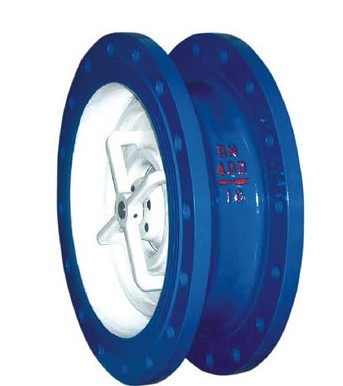

 靜音式止回閥采用符合水力學的輪廓設計，取得較佳的流線型水路，內部附有導流體的設計能保證最小的壓力損失。雙德靜音式止回閥安裝于水泵出口處，可在水流倒流前先行快速關閉，避免產生水錘、水擊聲和破壞型沖擊，以達到靜音、防止倒流和保護設備的目的。廣泛用于給排水、消防、暖通、工業等系統。
靜音式止回閥主要技術參數
公稱壓力：1.0～2.5MPa
公稱通經：300～1200mm
適用介質：水、油品、海水、污水
適用溫度：0～80℃
法蘭標準：GB/T 17241.6 GB/T 9113
試驗標準：GB/T 13927 AP 1598
DRVZ靜音式止回閥主要零部件材料
|
閥體、導流體
|
閥座、軸承、閥瓣、軸
|
彈簧
|
|
球墨鑄鐵、灰鑄鐵
|
鋁青銅或不銹鋼
|
不銹鋼
|
DRVZ靜音式止回閥主要外形連接尺寸
|
DN
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
|
L
|
110
|
120
|
150
|
180
|
229
|
254
|
267
|
292
|
330
|
356
|
38
|
靜音式止回閥主要外形尺寸(法蘭尺寸1.0MPa按GB4216.84標準， PNl.6MPa按GB4216.5-84標準,PN2.5MPa按GB9113.4 88標準)：
|
公稱通徑
|
L
|
|
50
|
120
|
|
65
|
150
|
|
80
|
180
|
|
100
|
229
|
|
125
|
254
|
|
150
|
267
|
|
200
|
292
|
|
250
|
340
|
|
300
|
-
|
|
350
|
-
|
訂貨須知：
一、①DRVZ靜音式止回閥產品名稱與型號②DRVZ靜音式止回閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定DRVZ靜音式止回閥型號，請按DRVZ靜音式止回閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門專家為您審核把關。
