訂貨須知：
一、①PZ273F電液動耐磨刀形閘閥產品名稱與型號②PZ273F口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定PZ273F電液動刀形閘閥型號，請按PZ273F電液動刀形閘閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門專家為您審核把關。
感謝您訪問我們的網站【http://www.yl459.cn】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
相關產品：
DMZ273X電液動暗桿式刀形閘閥 DMZ573X傘齒輪暗桿刀形閘閥 DMZ673H-16氣動暗桿式刀形閘閥 DMZ73H-16手動暗桿式刀形閘閥 DMZ973X電動暗桿刀形閘閥 PZ243X電液動刀形閘閥 PZ273F電液動刀形閘閥 PZ43H手動刀形閘閥 PZ543X傘齒輪刀形閘閥 PZ573F傘齒輪對夾式刀形閘閥 PZ643X氣動刀形閘閥 PZ673F氣動對夾式刀閘閥 PZ73H手動刀形閘閥 PZ943X電動刀形閘閥 PZL43H鏈輪刀形閘閥 PZL73H鏈輪對夾式刀形閘閥 Z43DF有導流孔平板閘閥 Z43WY無導流孔平板閘閥 Z73X手動漿液閥 Z973X電動漿液閥 ZL73X鏈輪式漿液閥
電液動耐磨刀形閘閥,也叫電液動刀形閘閥、電液動刀閘閥、電液動耐磨刀形閘閥,電控液動刀形閘閥,電液動耐磨漿閘閥 ，適用于帶有懸浮顆粒、纖維材料的紙漿、污水、煤漿、灰渣水泥混合物等介質的管道，靠可以切割纖維材料的刀刃形閘板來切斷介質。閥體實際上不存在腔室，閘板在側面導向槽內升降，并由底部的凸耳緊壓在閥座上，如需達到較高的介質密封性時，可選用O形密封閥座實現雙向密封。按驅動方式分為手動刀型閘閥、氣動刀型閘閥、電動刀型閘閥，電液動刀閘閥。

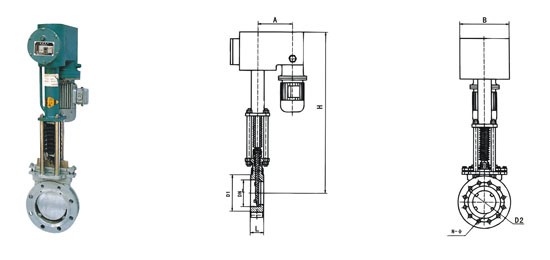

PZ273F/X/Y-1.0/1.6/2.5電液動耐磨刀形閘閥結構圖
PZ273F電液動耐磨刀形閘閥主要外形及連接尺寸
| 公稱壓力 |
DN |
L |
D1 |
D2 |
H |
A |
B |
n-M |
| 0.6MPa |
50 |
43 |
90 |
11O |
650 |
160 |
140 |
4-M12 |
| 60 |
46 |
110 |
130 |
670 |
160 |
140 |
4-M12 |
| 80 |
46 |
125 |
150 |
685 |
160 |
140 |
4-M16 |
| 100 |
52 |
145 |
170 |
755 |
200 |
160 |
4-M16 |
| 125 |
56 |
175 |
200 |
790 |
200 |
160 |
8-M16 |
| 150 |
56 |
200 |
225 |
865 |
200 |
160 |
8-M16 |
| 200 |
60 |
255 |
280 |
940 |
220 |
180 |
8-M16 |
| 250 |
68 |
310 |
335 |
1030 |
220 |
180 |
12-M16 |
| 300 |
78 |
362 |
395 |
1180 |
220 |
180 |
12-M20 |
| 350 |
78 |
412 |
445 |
1285 |
220 |
180 |
12-M20 |
| 400 |
102 |
462 |
495 |
1390 |
240 |
220 |
16-M20 |
| 450 |
114 |
518 |
550 |
1500 |
240 |
220 |
16-M20 |
| 500 |
127 |
568 |
600 |
1600 |
240 |
220 |
16-M20 |
| 1.0MPa |
50 |
43 |
100 |
125 |
650 |
160 |
140 |
4-M16 |
| 60 |
46 |
120 |
145 |
670 |
160 |
140 |
4-M16 |
| 80 |
46 |
135 |
160 |
685 |
160 |
140 |
4-M16 |
| 100 |
52 |
155 |
180 |
755 |
200 |
160 |
8-M16 |
| 125 |
56 |
185 |
210 |
790 |
200 |
160 |
8-M16 |
| 150 |
56 |
210 |
240 |
865 |
200 |
160 |
8-M20 |
| 200 |
60 |
265 |
295 |
940 |
220 |
180 |
8-M20 |
| 250 |
68 |
320 |
350 |
1030 |
220 |
180 |
12-M20 |
| 300 |
78 |
368 |
400 |
1180 |
220 |
180 |
12-M20 |
| 350 |
78 |
428 |
460 |
1285 |
220 |
180 |
16-M20 |
| 400 |
102 |
482 |
515 |
1390 |
240 |
220 |
16-M20 |
| 450 |
114 |
532 |
565 |
1500 |
240 |
220 |
20-M22 |
| 500 |
127 |
585 |
620 |
1600 |
240 |
220 |
20-M22 |
|
