耐磨刀型閘閥閥體的材質有:鑄鐵、鑄鋼、不銹鋼、2025耐熱鋼。工作壓力0.6-4.0MPA，工作溫度-20°C -950°C。閥門口徑從 DN25-DN600。連接方式:法蘭或?qū)A。驅動方式:手動、氣動、電動、電液動、鏈輪、傘輪輪轉動。
耐磨刀型閘閥設計制造 Design and manufacture: JB/T8691-1998
結構長度 structural length: GB/T15188.2-94
法蘭連接 Flange connection: GB/T9113.1-2000 JB/T79-94
試驗與驗收 testing and acceptance: GB/T13927-92

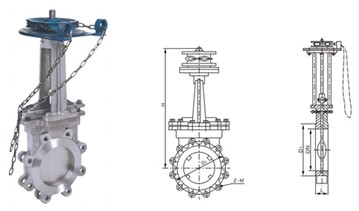

耐磨刀型閘閥主要外形及連接尺寸
| 公稱壓力 |
DN |
L |
D1 |
D2 |
H |
Z-M |
0.6
MPa |
50 |
48 |
90 |
110 |
325
|
4-M12 |
| 65 |
48 |
110 |
130 |
340 |
4-M12 |
| 80 |
51 |
125 |
150 |
355 |
4-M16 |
| 100 |
51 |
145 |
170 |
405 |
4-M16 |
| 120 |
57 |
175 |
200 |
440 |
8-M16 |
| 150 |
57 |
200 |
225 |
520 |
8-M16 |
| 200 |
70 |
255 |
280 |
580 |
8-M16 |
| 250 |
70 |
310 |
335 |
670 |
12-M16 |
| 300 |
76 |
362 |
395 |
820 |
12-M20 |
| 350 |
76 |
412 |
445 |
925 |
12-M20 |
| 400 |
89 |
462 |
495 |
1030 |
16-M20 |
1.0
MPa |
50 |
48 |
100 |
125 |
325 |
4-M16 |
| 65 |
48 |
120 |
145 |
340 |
4-M16 |
| 80 |
51 |
135 |
160 |
355 |
4-M16 |
| 100 |
51 |
155 |
180 |
405 |
8-M16 |
| 125 |
57 |
185 |
210 |
440 |
8-M16 |
| 150 |
57 |
210 |
240 |
520 |
8-M20 |
| 200 |
70 |
265 |
295 |
580 |
8-M20 |
| 250 |
70 |
320 |
350 |
670 |
12-M20 |
| 300 |
76 |
368 |
400 |
820 |
12-M20 |
| 350 |
76 |
428 |
460 |
925 |
16-M20 |
| 400 |
89 |
482 |
515 |
1030 |
16-M22 |
訂貨須知：
一、①PZL43H鏈輪耐磨刀形閘閥產品名稱與型號②PZL43H鏈輪耐磨刀形閘閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定PZL43H鏈輪刀形閘閥型號，請按PZL43H鏈輪刀形閘閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門專家為您審核把關。
感謝您訪問我們的網站.如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
