 PZ543X傘齒輪刀型閘閥具有閥體結構長度短、重量輕、閥座密封面可免受介質沖刷，密封面受壓均勻、貼合嚴密、在關閉過程中可將閥座密封面上的塵粒、焦油等刮走以及排污方便、防止介質外泄等優點。適宜在含粉塵或焦油的煤氣管線中使用。
應用范圍：
采礦、鋼鐵工業——用于煤漿、濾碴漿等。
凈化裝置——用于廢水、泥漿、污物及帶有懸浮物的澄清水。
造紙工業——用于任何濃度紙漿、料水混合物。
制糖工業——用于甜菜洗滌、糖漿、榨汁、果汁等。
食品工業——用于洗滌和沖洗設備，糧食輸送設備，麥芽漿等。
電站除灰——用于灰渣漿。
PZ543X傘齒輪刀型閘閥標準規范：
設計制造標準：
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008傘齒輪刀形閘閥

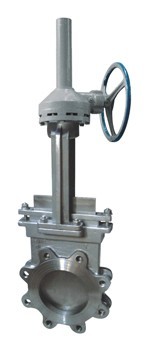

PZ543X/F/H/Y傘齒輪刀型閘閥

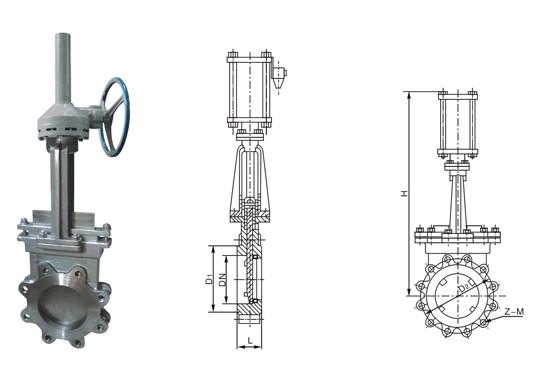

PZ543X傘齒輪刀形閘閥主要外形及連接尺寸 （mm）
| 公稱壓力 |
DN |
L |
D1 |
D2 |
H |
Z-M |
| 0.6 MPa |
50 |
18 |
90 |
110 |
300 |
4-M12 |
| 65 |
1R |
11n |
130 |
310 |
4-M12 |
| 80 |
51 |
125 |
150 |
330 |
4-M16 |
| 100 |
51 |
115 |
170 |
380 |
4-M16 |
| 125 |
0f |
175 |
200 |
110 |
8-M16 |
| 150 |
0f |
200 |
225 |
500 |
8-M16 |
| 200 |
70 |
255 |
280 |
580 |
8-M16 |
| 250 |
70 |
310 |
335 |
670 |
12-M16 |
| 300 |
76 |
362 |
395 |
820 |
12-M20 |
| 350 |
76 |
112 |
115 |
900 |
12-M20 |
| 100 |
89 |
162 |
195 |
1020 |
16-M20 |
| 150 |
89 |
518 |
550 |
1150 |
16-M20 |
| 500 |
111 |
568 |
600 |
1250 |
16-M20 |
| 600 |
111 |
670 |
705 |
1500 |
20-M22 |
| 700 |
127 |
775 |
81O |
1750 |
24-M22 |
| 800 |
127 |
880 |
920 |
2000 |
24-M27 |
| 900 |
154 |
980 |
1020 |
2300 |
24-M27 |
| 1000 |
165 |
1080 |
1120 |
2500 |
28-M27 |
| 1200 |
190 |
1295 |
1310 |
2800 |
32-M30 |
| 1.0 MPa |
50 |
18 |
100 |
125 |
300 |
1-M16 |
| 65 |
18 |
120 |
115 |
310 |
1-M16 |
| 80 |
51 |
135 |
160 |
330 |
1-M16 |
| 100 |
51 |
155 |
180 |
380 |
8-M16 |
| 125 |
57 |
185 |
210 |
110 |
8-M16 |
| 150 |
57 |
210 |
210 |
500 |
8-M20 |
| 200 |
70 |
265 |
295 |
580 |
8-M20 |
| 250 |
70 |
320 |
350 |
670 |
12-M20 |
| 300 |
76 |
368 |
100 |
820 |
12-M20 |
| 350 |
76 |
128 |
160 |
900 |
16-M20 |
| 100 |
89 |
182 |
515 |
1020 |
16-M22 |
| 150 |
89 |
532 |
565 |
1150 |
20-M22 |
| 500 |
111 |
585 |
620 |
1250 |
20-M22 |
| 600 |
111 |
685 |
725 |
1500 |
20-M22 |
| 700 |
127 |
800 |
810 |
1750 |
21-M22 |
| 800 |
127 |
898 |
950 |
2000 |
21-M30 |
| 900 |
154 |
1005 |
1050 |
2300 |
28-M30 |
| 1000 |
165 |
1115 |
1160 |
2500 |
28-M30 |
| 1200 |
190 |
1325 |
1380 |
2800 |
32-M36 |
訂貨須知：
一、①PZ543X傘齒輪刀型閘閥名稱與型號②PZ543X傘齒輪刀形閘閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定PZ543X傘齒輪刀型閘閥型號，請按PZ543X傘齒輪刀形閘閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門專家為您審核把關。
感謝您訪問我們的網站.如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
