氣動對夾式刀型閘閥參數：公稱壓力：0.6MPa、1.0MPa、1.6MPa、2.5MPa、150Lb
公稱通徑：DN50-1200mm NPS 2"-20"
實用溫度：-38-+650℃（具體溫度領域視密封副材質和介質性質而定）
毗連法蘭：ANSI B16.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS
主體材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3、CF3M
密封型式：硬密封、軟密封
泄漏量：硬密封：D級（液體0.1×DN mm3/s）軟密封：A級（零泄漏）
實用介質:糖漿、紙漿、污水、煤漿、灰、渣水混雜物等配套

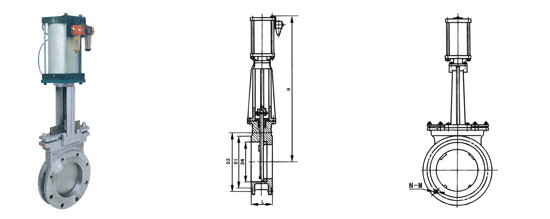

氣動對夾式刀型閘閥結構圖
氣動對夾式刀閘閥主要外形及連接尺寸
| 公稱壓力 |
DN |
L |
D1 |
D2 |
H |
n-M |
| 0.6MPa |
50 |
43 |
90 |
110 |
335 |
4-M12 |
| 65 |
46 |
110 |
130 |
363 |
4-M12 |
| 80 |
46 |
125 |
150 |
395 |
4-M16 |
| 100 |
52 |
145 |
170 |
465 |
4-M16 |
| 125 |
56 |
175 |
200 |
530 |
8-M16 |
| 150 |
56 |
200 |
225 |
630 |
8-M16 |
| 200 |
60 |
255 |
280 |
750 |
8-M16 |
| 250 |
68 |
310 |
335 |
900 |
12-M16 |
| 300 |
78 |
362 |
395 |
1120 |
12-M20 |
| 350 |
78 |
412 |
445 |
1260 |
12-M20 |
| 400 |
102 |
462 |
495 |
1450 |
16-M20 |
| 450 |
114 |
518 |
550 |
1600 |
16-M20 |
| 500 |
127 |
568 |
600 |
1800 |
16-M20 |
| 600 |
154 |
670 |
705 |
2300 |
20-M22 |
| 700 |
165 |
775 |
810 |
2500 |
24-M22 |
| 800 |
190 |
880 |
920 |
2800 |
24-M27 |
| 900 |
203 |
980 |
1020 |
3100 |
24-M27 |
| 1000 |
216 |
1080 |
1120 |
3400 |
28-M27 |
| 1200 |
254 |
1295 |
1340 |
3600 |
32-M30 |
| 1.0MPa |
50 |
50 |
100 |
125 |
335 |
4-M16 |
| 65 |
50 |
120 |
145 |
363 |
4-M16 |
| 80 |
50 |
135 |
160 |
395 |
4-M16 |
| 100 |
50 |
155 |
180 |
465 |
8-M16 |
| 125 |
50 |
185 |
210 |
530 |
8-M16 |
| 150 |
60 |
210 |
240 |
630 |
8-M20 |
| 200 |
60 |
265 |
295 |
750 |
8-M20 |
| 250 |
70 |
320 |
350 |
900 |
12-M20 |
| 300 |
80 |
368 |
400 |
1120 |
12-M20 |
| 350 |
90 |
428 |
460 |
1260 |
16-M20 |
| 400 |
100 |
482 |
515 |
1450 |
16-M22 |
| 450 |
120 |
532 |
565 |
1600 |
20-M22 |
| 500 |
130 |
585 |
620 |
1800 |
20-M22 |
| 600 |
140 |
685 |
725 |
2300 |
20-M27 |
| 700 |
165 |
800 |
840 |
2500 |
24-M27 |
| 800 |
190 |
898 |
950 |
2800 |
24-M30 |
| 900 |
203 |
1005 |
1050 |
3100 |
28-M30 |
| 1000 |
216 |
1115 |
1160 |
3400 |
28-M30 |
| 1200 |
254 |
1325 |
1380 |
3600 |
32-M36 |
訂貨須知：
一、①PZ673F氣動對夾式刀閘閥名稱與型號②PZ673F氣動對夾式刀閘閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定PZ673F氣動對夾式刀閘閥型號，請按PZ673F氣動對夾式刀閘閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門專家為您審核把關。
