 PZL73H鏈輪式刀閘閥概述：
1.公稱壓力：0.6MPa、1.0MPa、1.6MPa、2.5MPa、150Lb
2.公稱通徑：DN50～500mm NPS 2"～20"
3.適用溫度：-38～＋200℃（具體溫度范圍視密封副材質和介質性質而定）
4.連接法蘭：ANSI B16.5、GB／T9113、JB／T79、HG、SH、JIS、DIN、NF、BS
5.主體材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3、CF3M
6.密封型式：硬密封、軟密封
7.泄漏量：硬密封：D級（液體0.1×DN mm3／s）軟密封：A級?。阈孤?
8.配套附件：安裝法蘭
PZL43H/X/F/Y鏈輪式刀閘閥

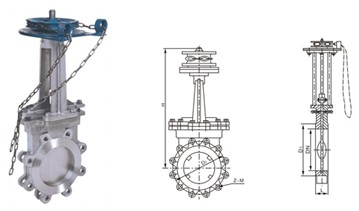

PZL43H鏈輪式刀閘閥主要外形及連接尺寸
| 公稱壓力 |
DN |
L |
D1 |
D2 |
H |
Z-M |
0.6
MPa |
50 |
48 |
90 |
110 |
325
|
4-M12 |
| 65 |
48 |
110 |
130 |
340 |
4-M12 |
| 80 |
51 |
125 |
150 |
355 |
4-M16 |
| 100 |
51 |
145 |
170 |
405 |
4-M16 |
| 120 |
57 |
175 |
200 |
440 |
8-M16 |
| 150 |
57 |
200 |
225 |
520 |
8-M16 |
| 200 |
70 |
255 |
280 |
580 |
8-M16 |
| 250 |
70 |
310 |
335 |
670 |
12-M16 |
| 300 |
76 |
362 |
395 |
820 |
12-M20 |
| 350 |
76 |
412 |
445 |
925 |
12-M20 |
| 400 |
89 |
462 |
495 |
1030 |
16-M20 |
1.0
MPa |
50 |
48 |
100 |
125 |
325 |
4-M16 |
| 65 |
48 |
120 |
145 |
340 |
4-M16 |
| 80 |
51 |
135 |
160 |
355 |
4-M16 |
| 100 |
51 |
155 |
180 |
405 |
8-M16 |
| 125 |
57 |
185 |
210 |
440 |
8-M16 |
| 150 |
57 |
210 |
240 |
520 |
8-M20 |
| 200 |
70 |
265 |
295 |
580 |
8-M20 |
| 250 |
70 |
320 |
350 |
670 |
12-M20 |
| 300 |
76 |
368 |
400 |
820 |
12-M20 |
| 350 |
76 |
428 |
460 |
925 |
16-M20 |
| 400 |
89 |
482 |
515 |
1030 |
16-M22 |
訂貨須知：
一、①PZL43H鏈輪式刀閘閥產品名稱與型號②PZL43H鏈輪刀形閘閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定PZL43H鏈輪式刀閘閥型號，請按PZL43H鏈輪刀形閘閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門專家為您審核把關。
