 PZL43鏈輪對夾式鑄鋼刀閘閥超短結構長度，節省材料，可使管路系統整體重量大大減輕。占用有效空間小，能有效支持管道的強度，可減少管道振動的可能性。閘板選用奧氏體不銹鋼，耐腐性能大大提高，可有效的防止由于閘板腐蝕引起的密封泄漏.
PZL73H/X/Y-0.6/1.0/1.6鏈輪鑄鋼刀閘閥

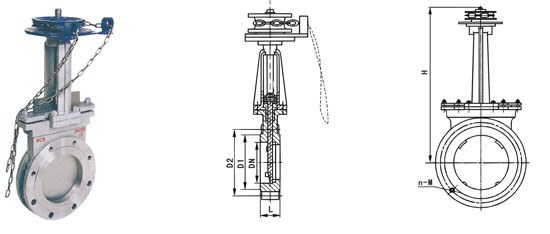

PZL73H鏈輪對夾式鑄鋼刀閘閥主要外形及連接尺寸
| 公稱壓力 |
DN |
L |
D1 |
D2 |
H |
n-M |
| 0.6MPa |
50 |
43 |
90 |
110 |
325 |
4-M12 |
| 60 |
46 |
110 |
130 |
340 |
4-M12 |
| 80 |
46 |
125 |
150 |
355 |
4-M16 |
| 100 |
52 |
145 |
170 |
405 |
4-M16 |
| 125 |
56 |
175 |
200 |
440 |
8-M16 |
| 150 |
56 |
200 |
225 |
520 |
8-M16 |
| 200 |
60 |
255 |
280 |
580 |
8-M16 |
| 250 |
68 |
310 |
335 |
670 |
12-M16 |
| 300 |
78 |
362 |
395 |
820 |
12-M20 |
| 350 |
78 |
412 |
445 |
925 |
12-M20 |
| 400 |
102 |
462 |
495 |
1030 |
16-M20 |
| 450 |
114 |
518 |
550 |
1180 |
16-M20 |
| 500 |
127 |
568 |
600 |
1290 |
16-M20 |
| 1.0MPa |
50 |
50 |
100 |
125 |
325 |
4-M16 |
| 60 |
50 |
120 |
145 |
340 |
4-M16 |
| 80 |
50 |
135 |
160 |
355 |
4-M16 |
| 100 |
50 |
155 |
180 |
405 |
8-M16 |
| 125 |
50 |
185 |
210 |
440 |
8-M16 |
| 150 |
60 |
210 |
240 |
520 |
8-M20 |
| 200 |
60 |
265 |
295 |
580 |
8-M20 |
| 250 |
70 |
320 |
350 |
670 |
12-M20 |
| 300 |
80 |
368 |
400 |
820 |
12-M20 |
| 350 |
90 |
428 |
460 |
925 |
16-M20 |
| 400 |
100 |
482 |
515 |
1030 |
16-M20 |
| 450 |
120 |
532 |
565 |
1180 |
20-M22 |
| 500 |
130 |
585 |
620 |
1290 |
20-M22 |
訂貨須知：
一、①PZL73H鏈輪對夾式鑄鋼刀閘閥產品名稱與型號②PZL73H鏈輪對夾式刀形閘閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定PZL73H鏈輪對夾式刀形閘閥型號，請按PZL73H鏈輪對夾式刀形閘閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門專家為您審核把關。
感謝您訪問我們的網站.如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
