 帶導流孔刀型平板閘閥適用于天然氣，石油，化工，環保，城市管道，燃氣管線等輸送管線，放空系統和汽儲存裝置上，用作啟閉設備。適用于天然氣開采和凈化的長輸管線。
刀型平板閘閥的特點：
1.閥座的密封結構應為彈性有預緊力，上、下游密封座同時密封的結構。閥座與密封物間始終為面對面密封。
2.閥座有自清洗功能，并且在閥門開啟或關閉過程中不受氣流的直接沖刷。閥座應由有潤滑、不磨損材料制成。
3.閥門執行機構的故障不會影響到閥門的其它部分，維修和更換工作能夠在不拆下閥門的情況下進行。
(1) 軛架套管–鋁青銅軛架套管配置針形止推軸承，最大程度減少操作扭矩。
(2) 閥桿–螺紋長度直到托架；銷釘和點焊；具有穩定性。
(3) 壓力密封–結構簡單，配置分段扣環和鍍銀低碳鋼墊圈，有助于拆卸和實現最好的閥帽密封。
(4) 閥座環–焊接閥座環垂直于流動通道，易于維護。
(5) 執行機構–這些閥門可以配置電動、液動或氣動執行機構。DN300以下配置標準手動手輪，DN350以上配置斜齒輪操作機構。
(6) 軛架–完全裝配式軛架通過抗震測試，易于維護和安裝執行機構。
(7) 壓蓋–兩件式，自調節壓蓋，避免被彈出。
(8) 整體后座–硬面，使用壽命最長。
(9) 閥瓣–彈簧負載閥瓣能夠自行調節，減少執行機構的扭矩需求。
(10) 整體止動–整體鑄造托架止動裝置，定位組裝的托架閥瓣，使得閥座更加穩定可靠。

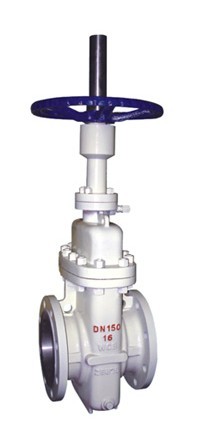

Z43/DF/DY-1.6-2.5MPa有導流刀型平板閘閥
刀型平板閘閥性能規范
|
壓力等級
|
常溫下試驗壓力(MPa)
|
工作
壓力
|
適用溫度
|
適用介質
|
|
左密封
|
右密封
|
殼體
|
氣體低
壓密封
|
"KZ"型
|
"Z"型
|
|
公稱
壓力
|
1.6
|
1.76
|
1.76
|
2.4
|
0.5～0.7
|
1.6
|
"G"型
-29～250
|
"D"型
-45～121
|
通用型
-29～121
|
含H2S和
CO2
800Mg/Nm
|
石油、天然氣、水等
|
|
2.5
|
2.75
|
2.75
|
3.75
|
2.5
|
|
4
|
4.4
|
4.4
|
6
|
4
|
|
6.4
|
7.04
|
7.04
|
9.6
|
6.4
|
|
10
|
11
|
11
|
15
|
10
|
|
磅級
Lb
|
150
|
2.07
|
2.07
|
2.93
|
1.93
|
|
300
|
5.52
|
5.52
|
7.58
|
5.06
|
|
400
|
7.31
|
7.31
|
70.0
|
6.75
|
|
600
|
11.03
|
11.03
|
15.0
|
10.12
|
|
900
|
16.54
|
16.54
|
22.4
|
15.19
|
刀型平板閘閥主要零件材料
|
零件名稱
|
材料
|
|
"Z"型
|
"KZ"型
|
|
閥體、閥蓋
|
WCB碳素鑄鋼
|
|
閘板
|
合金鋼(表面經過特殊處理或焊硬質合金)
|
|
閥桿
|
不銹鋼
|
抗硫不銹鋼
|
|
閥座
|
合金鋼
|
合金鋼(焊硬質合金)
|
|
中法蘭螺栓
|
35CrMoA
|
|
中法蘭螺母
|
35(碳鋼)
|
|
閥桿螺母
|
鋁青銅
|
|
填料
|
填充四氟、膨脹石墨
|
|
密封圈
|
填充四氟、丁睛橡膠
|
填充四氟、氟橡膠
|
|
密封脂
|
耐油密封脂
|
抗硫密封脂
|
刀型平板閘閥主要外形尺寸及連接尺寸(JB/T79.1-1994)
|
PN(MPa)
|
DN
|
L
|
D
|
D1
|
D2
|
D0
|
f
|
b
|
H
|
H1
|
Z-φ
|
|
1.6
|
50
|
178
|
160
|
125
|
100
|
250
|
3
|
16
|
584
|
80
|
4-18
|
|
65
|
190
|
180
|
145
|
120
|
250
|
3
|
18
|
634
|
95
|
4-18
|
|
80
|
203
|
195
|
160
|
135
|
250
|
3
|
20
|
688
|
100
|
8-18
|
|
100
|
229
|
215
|
180
|
155
|
300
|
3
|
20
|
863
|
114
|
8-18
|
|
125
|
254
|
245
|
210
|
185
|
350
|
3
|
22
|
940
|
132
|
8-18
|
|
150
|
267
|
280
|
240
|
210
|
350
|
3
|
24
|
1030
|
150
|
8-23
|
|
200
|
292
|
335
|
295
|
265
|
350
|
3
|
26
|
1277
|
168
|
12-23
|
|
250
|
330
|
405
|
355
|
320
|
400
|
3
|
30
|
1491
|
203
|
12-25
|
|
300
|
356
|
460
|
410
|
375
|
450
|
4
|
30
|
1701
|
237
|
12-25
|
|
350
|
381
|
520
|
470
|
435
|
500
|
4
|
34
|
1875
|
265
|
16-25
|
|
400
|
406
|
580
|
525
|
485
|
305
|
4
|
36
|
2180
|
300
|
16-30
|
|
450
|
432
|
640
|
585
|
545
|
305
|
4
|
40
|
2440
|
325
|
20-30
|
|
500
|
457
|
705
|
650
|
608
|
305
|
4
|
44
|
2860
|
360
|
20-34
|
|
600
|
508
|
840
|
770
|
718
|
305
|
5
|
48
|
3450
|
425
|
20-41
|
|
700
|
610
|
910
|
840
|
788
|
305
|
5
|
50
|
3960
|
460
|
24-41
|
|
800
|
660
|
1020
|
950
|
898
|
305
|
5
|
52
|
4550
|
512
|
24-41
|
|
900
|
711
|
1120
|
1050
|
998
|
250
|
5
|
54
|
5250
|
565
|
28-41
|
|
1000
|
811
|
1255
|
1170
|
1110
|
250
|
5
|
56
|
5870
|
630
|
28-48
|
|
2.5
|
50
|
178
|
160
|
125
|
100
|
250
|
3
|
20
|
584
|
80
|
4-18
|
|
65
|
190
|
180
|
145
|
120
|
300
|
3
|
22
|
634
|
95
|
8-18
|
|
80
|
203
|
195
|
160
|
135
|
350
|
3
|
22
|
688
|
100
|
8-18
|
|
100
|
229
|
230
|
190
|
160
|
350
|
3
|
24
|
863
|
114
|
8-23
|
|
125
|
254
|
270
|
220
|
188
|
350
|
3
|
28
|
940
|
132
|
8-25
|
|
150
|
267
|
300
|
250
|
218
|
400
|
3
|
30
|
1030
|
150
|
8-25
|
|
200
|
292
|
360
|
310
|
278
|
450
|
3
|
34
|
1277
|
訂貨須知：
一、①Z43DF有導流孔刀型平板閘閥名稱與型號②Z43DF有導流孔平板閘閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定Z43DF有導流孔刀型平板閘閥型號，請按Z43DF有導流孔平板閘閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門專家為您審核把關。
