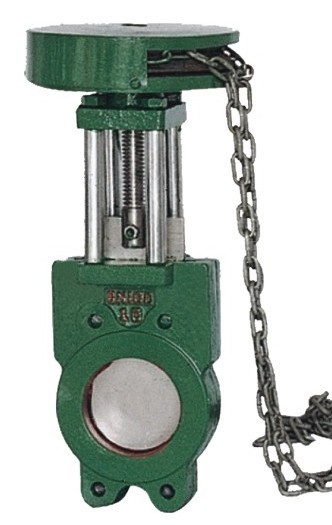

雙德對夾式漿液閥是在吸收和消化國內外先進閥體技術基礎上對閥體結構、密封形式、驅動裝置及電氣控制方面作了進一步更新。產品結構簡單、體積小、重量輕、流阻小、介質不易在閥體內沉淀，以及安裝方便等諸多優點，同時具備手動、電液動操作功能。電氣控制：行程開關控制、位置顯示儀控制，實現了機、電、液、儀，液動一體化等多功能體系。 本類閥門在管道中一般應當水平安裝。
對夾式漿液閥主要性能規范
| 公稱壓力 （MPa） |
殼體試驗 （MPa） |
密封試驗 （MPa） |
工作溫度 |
適用介質 |
0.6
1.0 |
0.9
1.5 |
0.66
1.5 |
≤80℃
≤80℃ |
煤漿、糧漿、紙漿、泥漿
活水砂漿、礦渣、堿液 |

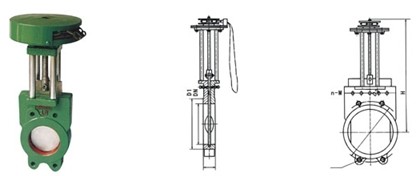

ZL73X對夾式漿液閥主要外形及連接尺寸
| 公稱壓力 |
DN |
L |
D1 |
D2 |
H |
n-M |
| 0.6MPa |
50 |
48 |
100 |
125 |
330 |
4-M16 |
| 65 |
48 |
120 |
145 |
340 |
4-M16 |
| 80 |
50 |
135 |
160 |
380 |
8-M16 |
| 100 |
50 |
155 |
180 |
440 |
8-M16 |
| 125 |
50 |
185 |
210 |
500 |
8-M16 |
| 150 |
60 |
210 |
240 |
600 |
8-M20 |
| 200 |
60 |
265 |
295 |
700 |
8-M20 |
| 250 |
70 |
320 |
350 |
890 |
12-M20 |
| 300 |
70 |
368 |
400 |
1050 |
12-M20 |
| 350 |
80 |
428 |
460 |
1160 |
16-M20 |
| 400 |
80 |
482 |
515 |
1200 |
16-M22 |
| 1.0MPa |
50 |
48 |
100 |
125 |
330 |
4-M16 |
| 65 |
48 |
120 |
145 |
340 |
4-M16 |
| 80 |
50 |
135 |
160 |
380 |
8-M16 |
| 100 |
50 |
155 |
180 |
440 |
8-M16 |
| 125 |
50 |
185 |
210 |
500 |
8-M16 |
| 150 |
60 |
210 |
240 |
600 |
8-M20 |
| 200 |
60 |
265 |
295 |
700 |
8-M20 |
| 250 |
70 |
320 |
350 |
890 |
12-M20 |
| 300 |
80 |
368 |
400 |
1050 |
12-M20 |
| 350 |
90 |
428 |
460 |
1160 |
16-M20 |
| 400 |
120 |
482 |
515 |
1200 |
16-M22 |
訂貨須知：
一、①ZL73X鏈輪式對夾式漿液閥產品名稱與型號②ZL73X鏈輪式漿液閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定ZL73X鏈輪式漿液閥型號，請按ZL73X對夾式漿液閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門專家為您審核把關。
