YK43X/F先導活塞式標準氣體減壓閥由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。氣體減壓閥通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。先導活塞式氣體減壓閥的特點: 本系列減壓閥屬于先導活塞式減壓閥：主要用于氣體管路，如氣體可以分為空氣減壓閥、氮氣減壓閥、氧氣、氫氣、液化氣減壓閥、天然氣減壓閥等。
適用介質：空氣、煤氣、天然氣、氮氣、液化氣、氨氣、氧氣等級
工作溫度在-10°C.---80/150°C.之間
YK43X/F標準氣體減壓閥技術參數：
YK43F-16氣體減壓閥調壓范圍
|
公稱壓力
(Mpa)
|
試驗壓力（Mpa）
|
壓力調節范圍（Mpa）
|
|
強度
|
密封
|
進口壓力
|
出口壓力
|
|
1.6
|
2.4
|
1.76
|
0.3-1.6
|
0.06-1
|
YK43F-25標準氣體減壓閥調壓范圍
|
公稱壓力
(Mpa)
|
試驗壓力（Mpa）
|
壓力調節范圍（Mpa）
|
|
強度
|
密封
|
進口壓力
|
出口壓力
|
|
2.5
|
3.75
|
2.75
|
2.5
|
0.1-1.6
|
|
2.3
|
|
1.8
|
YK43F-40標準氣體減壓閥調壓范圍：
|
公稱壓力
(Mpa)
|
試驗壓力（Mpa）
|
壓力調節范圍（Mpa）
|
|
強度
|
密封
|
進口壓力
|
出口壓力
|
|
4.0
|
6
|
4.0
|
4
|
0.2-2.5
|
|
3.3
|
|
2.8
|
YK43F-64氣體減壓閥調壓范圍：
|
公稱壓力
(Mpa)
|
試驗壓力（Mpa）
|
壓力調節范圍（Mpa）
|
|
強度
|
密封
|
進口壓力
|
出口壓力
|
|
6.4
|
9.6
|
6.4
|
6.4
|
0.3-4.0
|
|
5.2
|
|
2.9
|
0.3-2.5
|
YK43X/F標準氣體減壓閥介質適用表
|
介質
|
空氣
|
氮氣
|
天然氣
|
液化氣
|
蒸汽
|
水
|
油品
|
|
YK43F氣體減壓閥
|
○
|
○
|
○
|
○
|
×
|
△
|
×
|
|
|
|
|
|
|
|
|
|
注：○——很適合、△——效果一般、×——不可用，
YK43X/F氣體減壓閥流量系數(Cv)
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
500
|
|
Cv
|
1
|
2.5
|
4
|
6.5
|
9
|
16
|
25
|
36
|
64
|
100
|
140
|
250
|
400
|
570
|
780
|
1020
|
1500
|
YK43X先導活塞式氣體減壓閥主要零件材料
|
零件名稱
|
零件材料
|
|
閥體 閥蓋 底蓋
|
WCB/FCB*
|
|
閥座 閥盤
|
2Cr13/304*
|
|
缸套
|
2Cr13/25(鍍硬鉻)/304*
|
|
活塞
|
2Cr13/銅合金/銅合金*
|
|
活塞環
|
合金鑄鐵/對位聚苯*
|
|
導閥座 導閥桿
|
2Cr13/304*
|
|
膜片
|
1Cr18Ni9Ti
|
|
主閥 導閥彈簧
|
50CrVA
|
|
調節彈簧
|
60Si2Mn
|
|
密封墊(X/F型號)
|
橡膠/聚四氟乙稀
|
|
導閥體 導閥蓋
|
25/304*
|
*：減壓閥用于氧氣介質時的材料
YK43X先導活塞式氣體減壓閥外形尺寸(PN1.6-4.0)單位：mm
|
公稱通徑DN
|
外 形 尺 寸
|
|
L
|
H
|
Hl
|
|
1.6/2.5MPa
|
4.0MPa
|
|
15
|
160
|
180
|
305
|
95
|
|
20
|
160
|
180
|
305
|
95
|
|
25
|
180
|
200
|
305
|
95
|
|
32
|
200
|
220
|
305
|
95
|
|
40
|
220
|
240
|
330
|
110
|
|
50
|
250
|
270
|
330
|
110
|
|
65
|
260
|
280
|
330
|
110
|
|
80
|
310
|
330
|
355
|
155
|
|
100
|
350
|
380
|
355
|
155
|
|
125
|
400
|
450
|
420
|
200
|
|
150
|
450
|
500
|
420
|
200
|
|
200
|
500
|
560
|
475
|
230
|
|
250
|
600
|
510
|
280
|
|
300
|
800
|
560
|
320
|
YK43X標準氣體減壓閥連接形式
法蘭式：RF FM RJ
執行準備：JB79 GB9113 ANSI B16.5

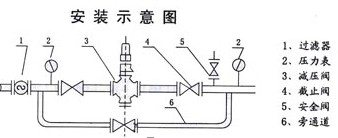

先導活塞式氣體減壓閥安裝圖：
先導活塞式氣體減壓閥安裝圖減壓閥出廠時,調節彈簧處于未壓縮狀態,此時主閥瓣和付閥瓣處于關閉狀態,使用時按順時針方向轉動調節螺釘,壓縮調節彈簧,使膜片下移頂開付閥瓣,介質由a孔進入活塞上方,活塞在介質壓力的作用下,向下移動推動主閥瓣離開主閥座,使介質流向閥后,同時由c孔進入膜片下方,當閥后壓力超過調定壓力時,推動膜片上移壓縮調節彈簧.付閥瓣隨之向關閉方向移動,使流入活塞上方的介質減小,壓力也隨之下降,此時主閥瓣在主閥瓣彈簧力的推動下上移,使主閥瓣與主閥座的間隙減小,介質流量隨之減少,使閥后壓力隨之下降到新的平衡,反之當閥后壓力低于調定壓力時,主閥瓣和主閥座間隙增大,介質流量隨之增加,使閥后壓力隨之增高達到新的平衡.
氣體減壓閥維護與檢修
1減壓閥應存放在干燥的室內,通路兩端必須用盲板堵塞,不準堆置存放.
2長期存放的減壓閥應定期檢查,清洗污垢,在各運動部位及加工面上應涂以防銹劑,防止生銹.
氣體減壓閥故障與消除方法
|
故障現象
|
產生原因
|
消除方法
|
|
氣體減壓閥不減壓或減壓失靈及直通
|
1主閥或付閥密封面有污物
2主閥或付閥密封面損壞
3主、付閥瓣彈簧疲勞或折斷
4反饋通道3孔被堵塞
5膜片疲勞或損壞
6活塞汽缸磨損或腐蝕
7活塞環槽與活塞環卡住
8閥體腔內充滿冷凝液
|
1． 將污物清除干將
2． 密封付研磨修復或更換
3． 更換新彈簧
4． 清除通道中的污物
5． 更換膜片
6． 加工修正或更換活塞環
7． 拆下活塞清洗
8． 松開螺塞排出冷凝液
|
|
不通汽
|
1清洗過程中閥蓋裝錯位
2上墊片移位堵住進出孔
3進入付閥通道孔堵塞
|
1． 拆下閥蓋定位后裝好
2． 使墊片孔對準進出孔
3． 拆下閥蓋清除通道污物
|
訂貨時請注明閥前壓力p1和閥后壓力p2，無要求時出廠壓力1.6mpa，按p1=0.6mpa,p2=0.2mpa,公稱壓力為2.5mpa時按p1=1.0mpa、p2=0.4mpa進行設定
2、配套過濾器時，必須注明工作壓力和濾網目數。
貨須知：
二、若已經由設計單位選定YK43X-F型先導活塞式氣體減壓閥型號，請按YK43X-F型先導活塞式氣體減壓閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門專家為您審核把關。
