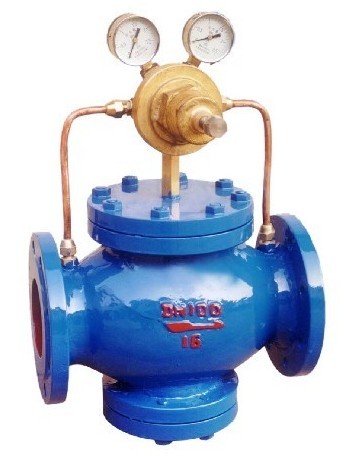

YK43X/F先導活塞式標準氣體減壓閥由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。氣體減壓閥通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。先導活塞式氣體減壓閥的特點: 本系列減壓閥屬于先導活塞式減壓閥：主要用于氣體管路，如氣體可以分為空氣減壓閥、氮?dú)鉁p壓閥、氧氣、氫氣、液化氣減壓閥、天然氣減壓閥等。
YK43X-F型先導活塞式標準氣體減壓閥流量系數（Cv）
適用介質：空氣、煤氣、天然氣、氮?dú)狻⒁夯瘹?、氨氣、氧氣等?jí)
工作溫度在-10°C.---80/150°C.之間
| 零件名稱 |
零件材料 |
| 閥體 閥蓋 底蓋 |
WCB/FCB* |
| 閥座 閥盤 |
2Cr13/304* |
| 缸套 |
2Cr13/25（鍍硬鉻）/304* |
| 活塞 |
2Cr13/銅合金/銅合金* |
| 活塞環 |
合金鑄鐵/對位聚苯* |
| 導閥座 導閥桿 |
2Cr13/304* |
| 膜片 |
1Cr18Ni9Ti |
| 主閥 導閥彈簧 |
50CrVA |
| 調節彈簧 |
60Si2Mn |
| 密封墊（X/F型號） |
橡膠/聚四氟乙稀 |
| 導閥體 導閥蓋 |
25/304* |
| DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
| Cv |
1 |
2.5 |
4 |
6.5 |
9 |
16 |
25 |
36 |
64 |
100 |
140 |
250 |
400 |
570 |
780 |
1020 |
1500 |
| 公稱通徑DN |
外 形 尺 寸 |
| L |
H |
Hl |
| 1.6/2.5MPa |
4.0MPa |
| 15 |
160 |
180 |
290 |
90 |
| 20 |
160 |
180 |
300 |
98 |
| 25 |
180 |
200 |
300 |
110 |
| 32 |
200 |
220 |
300 |
110 |
| 40 |
220 |
240 |
320 |
125 |
| 50 |
250 |
270 |
320 |
125 |
| 65 |
280 |
300 |
325 |
130 |
| 80 |
310 |
330 |
365 |
160 |
| 100 |
350 |
380 |
365 |
170 |
| 125 |
400 |
450 |
475 |
200 |
| 150 |
450 |
500 |
475 |
210 |
| 200 |
500 |
550 |
515 |
240 |
| 250 |
650 |
560 |
290 |
| 300 |
800 |
705 |
335 |
| 350 |
850 |
745 |
375 |
| 400 |
900 |
780 |
405 |
| 450 |
900 |
730 |
455 |
| 500 |
950 |
835 |
465 |
