 Y410直接作用彈簧式減壓閥]的詳細資料：
產品型號：Y410/416X/425型
產品名稱：直接作用彈簧薄膜式減壓閥
產品特點：本系列減壓閥屬于直接作用式薄膜彈簧減壓閥。主要由調節彈簧、膜片、活塞、閥座、閥瓣等零件組成。利用膜片直接傳感下游壓力驅動閥瓣，控制閥瓣開度完成減壓穩壓功能。本產品在城市建筑、高層建筑的冷熱供水系統中，可取代常規分區水管，節省設備。也可在通常的冷熱水管網中，起減壓穩壓作用。本產品調壓、穩壓動作平穩，適用于水和非腐蝕性液體介質的管路。
二、Y410直接作用彈簧式減壓閥主要技術參數和性能指標：
|
公稱壓力（Mpa）
|
1.0
|
1.6
|
2.5
|
|
殼體試驗壓力（Mpa）*
|
1.5
|
2.4
|
3.75
|
|
密封試驗壓力（Mpa）
|
1.0
|
1.6
|
2.5
|
|
最高進口壓力（Mpa）
|
1.0
|
1.6
|
2.5
|
|
出口壓力范圍（Mpa）
|
0.2-0.8
|
0.2-1.0
|
0.4-1.6
|
|
壓力特性偏差（Mpa）△P2P
|
GB12244-1989
|
|
流量特性偏差（Mpa）P2G
|
GB12244-1989
|
|
滲漏量
|
0
|
|
工作溫度
|
0℃-80℃
|
*：殼體試驗不包括膜片、閥蓋
三、Y410直接作用彈簧式減壓閥主要零件材料：
|
零件名稱
|
零件材料
|
|
閥體 閥蓋 底蓋
|
WCB
|
|
閥座
|
2Cr13
|
|
閥瓣
|
2Cr13
|
|
閥桿
|
2Cr13
|
|
缸套
|
2Cr13/25（鍍硬鉻）
|
|
活塞
|
2Cr13
|
|
O型圈
|
丁腈橡膠
|
|
密封圈
|
丁腈橡膠
|
|
膜片
|
夾織物丁腈橡膠
|
|
調節彈簧
|
60Si2Mn
|
四、Y410直接作用彈簧薄膜式減壓閥流量系數（Cv）：
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
500
|
|
Cv
|
1
|
2.5
|
4
|
6.5
|
9
|
16
|
25
|
36
|
64
|
100
|
140
|
250
|
400
|
570
|
780
|
1020
|
1500
|

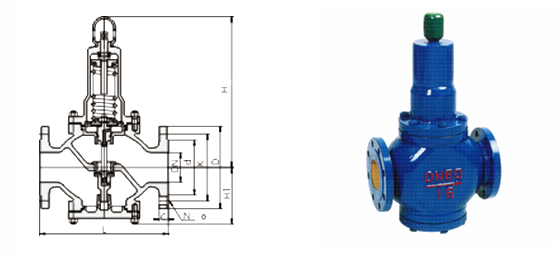

五、Y410直接作用彈簧式減壓閥外形尺寸（PN1.0-2.5）：
|
公稱通徑DN
|
外 形 尺 寸
|
|
L
|
H
|
Hl
|
|
15
|
160
|
265
|
100
|
|
20
|
160
|
265
|
100
|
|
25
|
180
|
285
|
110
|
|
32
|
200
|
285
|
110
|
|
40
|
220
|
320
|
120
|
|
50
|
250
|
320
|
120
|
|
65
|
280
|
335
|
140
|
|
80
|
310
|
425
|
165
|
|
100
|
350
|
445
|
185
|
|
125
|
400
|
590
|
225
|
|
150
|
450
|
625
|
260
|
|
200
|
500
|
680
|
280
|
|
250
|
650
|
855
|
335
|
|
300
|
800
|
935
|
385
|
|
350
|
850
|
1015
|
430
|
|
400
|
900
|
1095
|
455
|
|
450
|
900
|
1165
|
500
|
|
500
|
950
|
1205
|
525
|
訂貨須知：
一、①Y410直接作用彈簧式減壓閥產品名稱與型號②Y410直接作用彈簧薄膜式減壓閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定Y410直接作用彈簧薄膜式減壓閥型號，請按Y410直接作用彈簧薄膜式減壓閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門專家為您審核把關。
感謝您訪問我們的網站.如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
