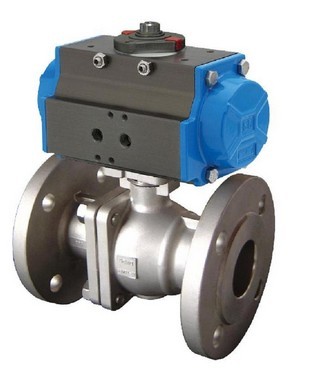

 Q641F氣動軟密封球閥是一種(球體)繞垂直于通道軸旋轉90º的閥門，其由氣動執行器和O型閥結構組成。Q641F氣動球閥調節型屬旋轉類型高性能調節或開關閥類，接受工業自動化控制(DCS、PLC系統)儀表來源的電流信號或電壓信號的輸入輸出。Q641F氣動球閥開關型，可作簡單的開關動作。雙德Q641F氣動球閥可實現對工藝管路中流體介質的比例調節或二位開關控制，從而達到對流體介質的流量、壓力、溫度、液位等參數的自動化控制。Q641F氣動球閥也可以做切斷閥使用，全開到全關只需5秒左右時間。
氣動軟密封球閥產品特點：
1．Q641F氣動球閥流體阻力小，是所有閥類中流體阻力最小的一種。以壓縮空氣作動力，調節型接受(4-20mA、0-10mA或1-5VDC)電流信號或電壓信號，即可控制運轉。開關型接受簡單的觸點型號實行開關動作。Q641F氣動球閥以角行程輸出的扭矩轉動球體0~90º，達到啟閉動作或調節動作。
2．Q641F氣動球閥球芯通道平整光滑，不易沉積介質，可以進行管線式通球。結構簡單、重量輕、密封性能好。 Q641F氣動球閥特別適用于要求零泄漏率的場合。
3．Q641F氣動球閥有效的降低了球與密封圈之間的磨擦系數，減少了操作力矩。當介質壓力較小時，Q641F氣動球閥密封圈與球體接觸面較小，故有較大的密封比壓，確?？煽棵芊?，當介質壓力較大時，Q641F氣動球閥密封圈與球體接觸面積也相應增大，故閥座密封圈能承受較大的介質推力而不會損壞，確?？煽棵芊?。
Q641F氣動軟密封球閥主要零件材料及適用溫度、介質：
| Q941氣動球閥通徑mm |
DN15-DN300 |
| 材料代號 |
C(WCB) |
P(304) |
R(316) |
| 主要零件 |
閥體 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
| 球體 |
2Cr13、(304) |
1Cr18Ni9Ti |
1Cr18Ni12MoTi |
| 閥桿 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12MoTi |
| 閥座密封 |
增強聚四氟乙烯 、對位聚苯 、硬質合金鋼密封 |
| 填料 |
聚四氟乙烯 、柔性石墨 |
| 適用工況 |
適用介質 |
蒸汽、水、油品 |
硝酸堿類腐蝕性介質 |
醋酸類腐蝕性介質 |
| 適用溫度 |
聚四氟乙烯≤180℃,對位聚苯≤300℃,金屬密封≤425℃ |
Q641F氣動軟密封球閥型號含義：
| 閥門種類 |
動作方式 |
連接方式 |
閥芯結構 |
密封材料 |
| Q：球閥 |
6：氣動 |
1：螺紋連接 4：法蘭式連接 7：對夾式連接 |
1：軟密封浮動式球芯 4：L型三通 5：T型三通 7：硬密封固定式球芯 |
F：聚四氟乙烯
H：硬質合金
|
Q641F氣動軟密封球閥各型號所表示的壓力、材質：
| 產品名稱 |
型號 |
材質 |
壓力MPa |
| 氣動球閥 |
Q641F16C |
鑄鋼WCB |
16 |
| 氣動球閥 |
Q641F25C |
25 |
| 氣動球閥 |
Q641F40C |
40 |
| 氣動球閥 |
Q641F16P |
304不銹鋼 |
16 |
| 氣動球閥 |
Q641F25P |
25 |
| 氣動球閥 |
Q641F40P |
40 |
| 氣動球閥 |
Q641F16R |
316不銹鋼 |
16 |
| 氣動球閥 |
Q641F25R |
25 |
| 氣動球閥 |
Q641F40R |
40 |
Q641F氣動軟密封球閥應用規范:
| Q941氣動球閥制造標準 |
Q941氣動球閥法蘭標準 |
Q941氣動球閥結構標準 |
Q941氣動球閥檢驗試驗標準 |
| GB/T12237-89 |
JB/T79-94 HG20592 |
GB12221-89 |
GB/T13927-89 JB/T9092-99 |
| API6D |
ANSI B16.5 |
ANSI B16.10 |
JB/T9092-99 |
| JPI7S-48 |
JIS B2212~2214 |
JIS B2002 |
API598 |

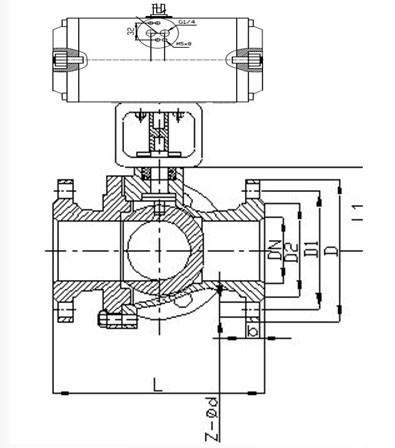

Q641F氣動軟密封球閥外形尺寸:
| 產品名稱 |
產品型號 |
通徑
DN(mm) |
尺 寸 |
| 1.6MPa |
2.5MPa |
4.0MPa |
6.4MPa |
| L |
D |
D1 |
L |
D |
D1 |
L |
D |
D1 |
L |
D |
D1 |
| 氣動球閥 |
Q641F |
15 |
130 |
95 |
65 |
130 |
95 |
65 |
130 |
130 |
65 |
140 |
105 |
75 |
| 氣動球閥 |
Q641F |
20 |
140 |
105 |
75 |
140 |
105 |
75 |
140 |
150 |
75 |
152 |
125 |
90 |
| 氣動球閥 |
Q641F |
25 |
150 |
115 |
85 |
150 |
115 |
85 |
150 |
160 |
85 |
180 |
135 |
100 |
| 氣動球閥 |
Q641F |
32 |
165 |
135 |
100 |
165 |
135 |
100 |
180 |
180 |
100 |
200 |
150 |
110 |
| 氣動球閥 |
Q641F |
40 |
180 |
145 |
110 |
180 |
145 |
110 |
200 |
200 |
110 |
220 |
165 |
125 |
| 氣動球閥 |
Q641F |
50 |
200 |
160 |
125 |
200 |
160 |
125 |
220 |
230 |
125 |
250 |
175 |
135 |
| 氣動球閥 |
Q641F |
65 |
220 |
180 |
145 |
220 |
180 |
145 |
250 |
290 |
145 |
280 |
200 |
160 |
| 氣動球閥 |
Q641F |
80 |
250 |
195 |
160 |
250 |
195 |
160 |
280 |
310 |
160 |
320 |
210 |
170 |
| 氣動球閥 |
Q641F |
100 |
280 |
215 |
180 |
280 |
230 |
190 |
320 |
350 |
190 |
360 |
250 |
200 |
| 氣動球閥 |
Q641F |
125 |
320 |
245 |
210 |
320 |
270 |
220 |
360 |
270 |
220 |
381 |
295 |
240 |
| 氣動球閥 |
Q641F |
150 |
360 |
280 |
240 |
360 |
300 |
250 |
400 |
300 |
250 |
403 |
340 |
280 |
| 氣動球閥 |
Q641F |
200 |
400 |
335 |
295 |
400 |
360 |
310 |
502 |
375 |
320 |
訂貨須知：
一、①氣動軟密封球閥產品名稱與型號氣動軟密封球閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定氣動軟密封球閥型號，請按氣動軟密封球閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門專家為您審核把關。
