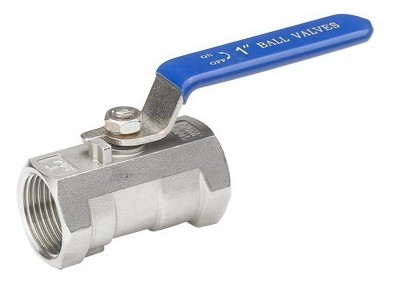

 一片式球閥和法蘭閘閥是同屬一個類型的閥門，區別在它的關閉件是個球體，球體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門。 球閥在管路中主要用來做切斷、分配和改變介質的流動方向。廣式球閥是近年來被廣泛采用的一種新型閥門.
公稱壓力:PN2.4,3.8,6.4MPa
強度試驗壓力：PT2.4,3.8,6.0,9.6,MPa
低壓氣密封試驗壓力：0.6MPa
適用介質：Q11F-（16-64）C 水，油，氣
適用溫度：-29～280℃
適用介質：Q11F-（16-64）P Q11F-（16-64）R
適用溫度：-40～280℃
一片式球閥主要外形尺寸：
| DN |
G |
d |
L |
H |
W |
| 8 |
1/4" |
5 |
40 |
28 |
70 |
| 10 |
3/8" |
7 |
45 |
30 |
70 |
| 15 |
1/2" |
9 |
55 |
34 |
90 |
|
20
|
3/4" |
12 |
60 |
38 |
90 |
| 25 |
1" |
15 |
70 |
50 |
110 |
| 32 |
1¼" |
20 |
80 |
56 |
120 |
| 40 |
1½" |
25 |
86 |
60 |
130 |
| 50 |
2" |
32 |
101 |
65 |
140 |
| 65 |
2½" |
38 |
117 |
72 |
170 |
| 80 |
3" |
50 |
140 |
105 |
185 |
訂貨須知：
一、①一片式球閥產品名稱與型號②一片式球閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定一片式內螺紋球閥型號，請按一片式內螺紋球閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門專家為您審核把關。
感謝您訪問我們的網站.如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
