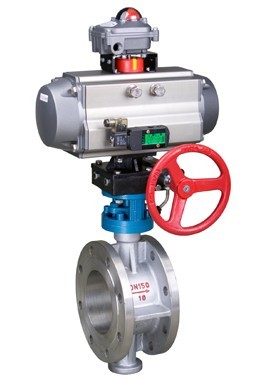

 本氣動調節蝶閥圖片帶電磁閥、氣源處理三聯件，限位開關，定位器等氣動元件。我公司研制的氣動調節蝶閥，結構緊湊，90°回轉開關輕松，密封可靠，使用壽命長，被廣泛用于水廠、電廠、鋼廠、造紙、化工、飲食等系統供排水中，作為調節和截止使用。
氣動調節蝶閥采用標準
檢驗標準GB/T13927-1992；JB/T9092-1999；S0 5028-1993；BS 6755-l-1986
結構長度標準GB/T1 2221-1989：lS0 5752-1988；BS EN558-1
法蘭標準GB/T17241．6-1998：IS0 7005-2；BSEN 1092-2002制造標準：GB/T12238-1989；lS0 10631-1994；BS EN593-1998
氣動調節蝶閥技術參數和性能
|
GTD/ATD氣動執行機構技術參數
|
閥 體 參 數
|
|
類 型
|
雙作用活塞式、彈簧復位式
|
公稱通徑
|
DN40～1200mm
|
|
氣源壓力
|
雙作用：2-8bar/單作用：4-8bar
|
公稱壓力
|
1.6、2.5、4.0MPa
|
|
輸出力矩
|
雙作用：4N·M～10560N·M
|
閥軸材質
|
碳鋼、304/316/316L不銹鋼
|
|
單作用：7N·M～2668N·M
|
閥體材質
|
碳鋼、不銹鋼
|
|
工作溫度
|
常溫型：-20℃～80℃(丁腈橡膠O型圈)
|
閥板材質
|
304/316/316L不銹鋼
|
|
高溫型：-20℃～160℃(氟橡膠O型圈)
|
閥座密封
|
碳鋼
|
|
動作范圍
|
0～90°±5°
|
結構形式
|
三偏心
|
|
接口螺紋
|
GTD40～GTD83/ATD50～ATD88 G1/8″
|
溫度
|
-29℃～425℃
|
|
GTD110～GTD350/ATD100～200 G1/4″
|
適用介質
|
水、蒸氣、油品等。
|
|
閥位信號
|
定位器：4～20mA/回信器：全開全關信號
|
特點
|
用途廣、流量大、流阻小
|
氣動調節蝶閥外形尺寸
|
公稱通徑DN
|
A
|
H1
|
H
|
W
|
L
|
執行器型號
|
|
壓力
|
1.0/1.6
|
1.0/1.6
|
1.0/1.6
|
1.0/1.6
|
1.0/1.6
|
(僅供參考)
|
|
40
|
185
|
282
|
63
|
104
|
108
|
SZ-50
|
|
50
|
185
|
286
|
63
|
104
|
108
|
SZ-50
|
|
65
|
185
|
295
|
70
|
104
|
112
|
SZ-50
|
|
80
|
185
|
300
|
89
|
104
|
114
|
SZ-50
|
|
100
|
215
|
350
|
106
|
115
|
127
|
SZ-65
|
|
125
|
265
|
392
|
120
|
115
|
140
|
SZ-85
|
|
150
|
265
|
430
|
132
|
115
|
140
|
SZ-85
|
|
200
|
300
|
443
|
164
|
127
|
152
|
SZ-95
|
|
250
|
340
|
491
|
200
|
127
|
165
|
SZ-110
|
|
300
|
380
|
565
|
238
|
127
|
178
|
SZ-125
|
|
350
|
485
|
650
|
280
|
164
|
190
|
SZ-160
|
|
400
|
485
|
703
|
302
|
164
|
216
|
SZ-160
|
|
450
|
589
|
811
|
335
|
164
|
222
|
SZ-255
|
|
500
|
638
|
895
|
360
|
164
|
229
|
SZ-300
|
注：還有很多口徑未列出，最大可做到1200mm口徑。
氣動調節蝶閥訂貨說明
1、氣動執行器類型：雙作用、單作用
2、介質類型、溫度、壓力
3、所需附件：電磁閥、定位器、信號反饋、氣源處理三聯件、手動機構
