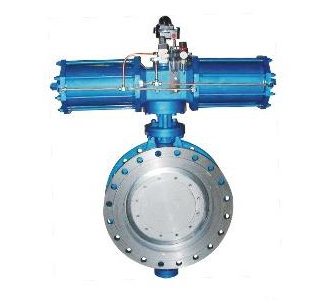

 煤氣快速切斷閥是在吸收國內外先進技術的基礎上，根據用戶的實際工況而設計的新一代快速切斷蝶閥。其特點（1）采用橡膠密封圈，密封性能好，無泄漏；（2）采用雙偏心錐形密封結構，采用越大越緊的密封機構及密封副磨損自動補嘗功能：（3）采用雙作用氣缸推動，啟閉力矩大、動作速度快，閥門啟閉迅速，流阻損失小。（4）氣缸采用緩沖設計，提高了使用壽命；氣缸上裝有消聲器，以減小噪音對環境的污染。適用于高爐煤氣、轉爐煤氣等可燃性氣體管道中要求快速切斷場合。
煤氣快速切斷閥主要性能：
公稱壓力：0.10MPa
強度試驗壓力：0.15MPa
密封試驗壓力：0.11MPa
適用溫度：≤200℃
適用介質：加熱爐煤氣、高爐煤氣、轉爐煤氣等
單程啟閉時間：DN≤1200，S≤2秒；DN≥1400，S≤3.5秒
煤氣快速切斷閥要主零件材料：
| 零件名稱 |
閥體、蝶板 |
密封圈 |
閥座 |
填料 |
| 材料 |
碳鋼 |
橡膠 |
不銹鋼 |
石墨盤根、柔性石墨 |

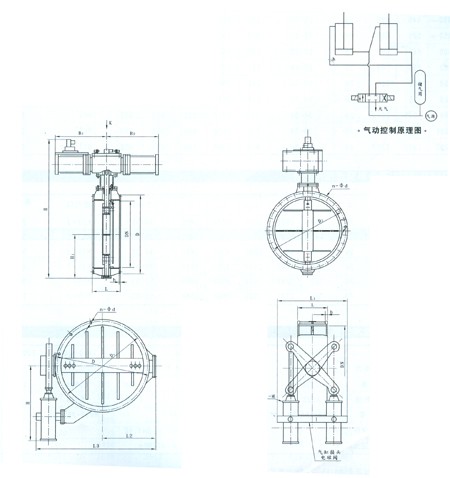

煤氣快速切斷閥主要外形及連接尺寸表
| DN |
D |
D1 |
b |
n-φd |
L |
H |
H1 |
B1 |
B2 |
進氣口 |
參考重量 |
| 200 |
320 |
280 |
22 |
8-118 |
152 |
1240 |
250 |
480 |
480 |
Rc1/2″ |
350 |
| 250 |
375 |
335 |
24 |
12-18 |
165 |
1300 |
275 |
480 |
480 |
Rc1/2″ |
420 |
| 300 |
440 |
395 |
24 |
12-22 |
178 |
1380 |
300 |
650 |
650 |
Rc1/2″ |
500 |
| 350 |
490 |
445 |
24 |
12-22 |
190 |
1440 |
326 |
650 |
650 |
Rc1/2″ |
600 |
| 400 |
540 |
495 |
24 |
16-22 |
216 |
1500 |
350 |
650 |
650 |
Rc1/2″ |
800 |
| 450 |
595 |
550 |
26 |
16-22 |
222 |
1550 |
375 |
780 |
400 |
Rc3/4 |
1000 |
| 500 |
645 |
600 |
26 |
20-22 |
229 |
1600 |
410 |
780 |
400 |
Rc3/4 |
1200 |
| 600 |
755 |
705 |
26 |
20-26 |
267 |
1700 |
460 |
780 |
400 |
Rc3/4 |
1410 |
| 700 |
860 |
810 |
26 |
24-26 |
292 |
1800 |
510 |
950 |
500 |
Rc3/4″ |
1550 |
| 800 |
975 |
920 |
26 |
24-30 |
318 |
1900 |
570 |
950 |
500 |
Rc1″ |
1650 |
| 900 |
1075 |
1020 |
26 |
24-30 |
330 |
2010 |
630 |
950 |
950 |
Rc1″ |
1825 |
| 1000 |
1175 |
1120 |
26 |
28-30 |
410 |
2130 |
680 |
950 |
950 |
Rc1″ |
2130 |
| 1200 |
1375 |
1320 |
26 |
32-30 |
470 |
2350 |
780 |
950 |
950 |
Rc1″ |
2520 |
氣動煤氣快速切斷蝶閥主要外形及連接尺寸表
| DN |
D |
D1 |
b |
L |
L1 |
L2 |
L3 |
H |
n-φd |
進氣口 |
參考重量 |
| 1400 |
1575 |
1520 |
26 |
530 |
1010 |
1100 |
2700 |
1450 |
36-30 |
M33×2 |
3150 |
| 1600 |
1790 |
1730 |
26 |
600 |
1010 |
1010 |
2800 |
1450 |
40-30 |
M33×2 |
3870 |
| 1800 |
1990 |
1930 |
26 |
670 |
1090 |
1090 |
3000 |
1450 |
44-30 |
M39×2 |
5640 |
| 2000 |
2190 |
2130 |
26 |
760 |
1090 |
1090 |
3200 |
1450 |
48-30 |
M39×2 |
7320 |
| 2200 |
2405 |
2340 |
28 |
760 |
1240 |
1540 |
3500 |
1650 |
52-33 |
M39×2 |
9300 |
| 2400 |
2606 |
2540 |
28 |
760 |
1240 |
1640 |
3600 |
1650 |
56-33 |
M39×2 |
10700 |
氣動裝置、電磁閥技術性能
| 公稱通徑 |
|
200-400 |
450-700 |
800-1200 |
1400-1600 |
1800-2000 |
2200-2400 |
| 氣動裝置參數 |
氣源壓力 |
0.5-0.7MPa |
| 耗氣量 |
0.12 |
0.2 |
0.3 |
0.53 |
0.82 |
1.01 |
| 切斷時間 |
1-2S |
2-3S |
3-4S |
4-6S |
5-7S |
6-8S |
| 電磁閥參數 |
型號 |
MVS2-15A-WY |
MVS2-20A-WY |
MVS2-15A-WY |
MVS2-25A-WY |
MVS2-25A-WY |
| 電源電壓 |
220V.AC. 24V.DC |
| 氣源壓力 |
0.4-0.7MPa |
訂貨須知：
一、①煤氣快速切斷閥產品名稱與型號②煤氣快速切斷閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定煤氣快速切斷閥型號，請按煤氣快速切斷閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門專家為您審核把關。
