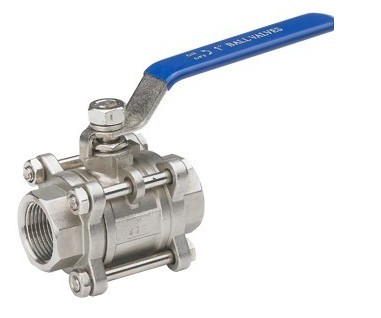

 三片式內螺紋球閥及對焊連接球閥適用于PN1.0～4.0MPa，工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。Q11F三片式內螺紋球閥分為整體式一片式、兩段式及三段式。閥體鑄造采用臺灣引進的先進工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。
三片式球閥連接形式另有對焊（BW）承插焊（SW）,并均可帶國際標準ISO支架平臺和鎖定裝置?？稍O(shè)置90°開關定位機構，根據需要加鎖以防止誤操作，驅動方式:手動、電動、氣動。
Q11F三片式內螺紋球閥結構特點：
1. 流體阻力小。
2. 結構簡單,相對體積小,重量輕,便于維修。
3. 密封性能好。
4. 不受安裝方向的限制,介質的流向可任意。
5. 無振動,噪聲小。
Q11F三片式內螺紋球閥標準規范：
設計制造標準：GB/T 12237-2007
結構長度標準：GB/T 12221-2005
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008公稱壓力:PN2.4,3.8,6.4MPa
強度試驗壓力：PT2.4,3.8,6.0,9.6,MPa
低壓氣密封試驗壓力：0.6MPa
適用介質：Q11F-（16-64）C 水，油，氣
適用溫度：-29～280℃
適用介質：Q11F-（16-64）P Q11F-（16-64）R
適用溫度：-40～280℃
三片式內螺紋球閥主要外形尺寸：
訂貨須知：
一、①三片式內螺紋球閥產品名稱與型號②三片式內螺紋球閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定三片式內螺紋球閥型號，請按三片式內螺紋球閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門專家為您審核把關。
感謝您訪問我們的網站【http://www.yl459.cn】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
相關產品：
Q11F一片式內螺紋球閥 Q11F帶鎖一片式內螺紋球閥 Q11F二片式內螺紋球閥 Q11F帶鎖二片式內螺紋球閥 Q11F三片式內螺紋球閥 Q11F帶鎖三片式內螺紋球閥 TYG型螺紋過濾器 H14H內螺紋旋啟式止回閥 J11H/W不銹鋼內螺紋截止閥 Z11H內螺紋閘閥
| DN |
G |
d |
L |
H |
W |
| 8 |
1/4" |
10 |
65 |
50 |
90 |
| 10 |
3/8" |
12 |
65 |
50 |
90 |
| 15 |
1/2" |
15 |
70/75/61 |
55 |
100 |
|
20
|
3/4" |
20 |
80/80/69 |
60 |
120 |
| 25 |
1" |
25 |
90/90/80 |
70 |
140 |
| 32 |
1¼" |
32 |
110/110/96 |
82 |
140 |
| 40 |
1½" |
38 |
120/120/104 |
90 |
180 |
| 50 |
2" |
50 |
140/140/125 |
105 |
200 |
| 65 |
2½" |
64 |
160/185 |
120 |
220 |
| 80 |
3" |
78 |
180/205 |
132 |
240 |
| 100 |
4" |
100 |
215/240 |
160 |
300 |
三片式內螺紋球閥主要零件材料：
零件名稱
Description of parts |
Q11F-（16-64）C |
Q11F-（16-64）P |
Q11F-（16-64）R |
| 閥體Body |
WCB |
ZG1Cr18Ni9i
CF8 |
ZG1Cr18Ni12Mo2Ti
CF8M |
| 球體Ball |
1Cr18Ni9Ti
304 |
1Cr18Ni9Ti
304 |
1Cr18Ni12Mo2Ti
316 |
| 閥桿Stem |
1Cr18Ni9Ti
304 |
1Cr18Ni9Ti
304 |
1Cr18Ni12Mo2Ti
316 |
| 密封圈Sealring |
聚四氟乙烯Polytetrafluorethylene（PTEE） |
| 填料Packing |
聚四氟乙烯Polytetrafluorethylene（PTEE） |
|
