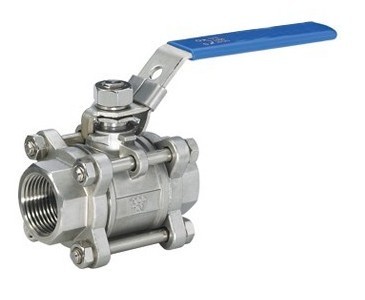

 q11f片式球閥是用帶有圓形通道的球體作啟閉件，球體隨閥桿轉動實現啟閉動作的閥門。球閥的啟閉件是一個有孔的球體，繞垂直于通道的軸線旋轉，從而達到啟閉通道的目的。球閥主要供開啟和關閉管道和設備介質之用。球閥主要優點如下：?適用于經常操作，啟閉迅速、輕便。?1.?流體阻力小。?2.?結構簡單，相對體積小，重量輕，便于維修。?3.?密封性能好?4.?不受安裝方向的限制，介質的流向可任意。?5.?無振動，噪聲小。?球閥主要缺點如下：球閥按結構形式可分為：浮動球閥、固定球閥、彈性球閥和油封球閥；按通道可分為直能式、角式和三通式等，三通式又可分為T形和L形兩種。按連接方工可分為螺紋式連接、法蘭連接和焊接式三種。球閥安裝與維護應注意以下事項：?1.?要留有閥柄旋轉的位置?2.?不能用作節流。?3.?帶傳動機構的球閥應直立安裝。
公稱壓力:PN2.4,3.8,6.4MPa
強度試驗壓力：PT2.4,3.8,6.0,9.6,MPa
低壓氣密封試驗壓力：0.6MPa
適用介質：Q11F-（16-64）C 水，油，氣
適用溫度：-29～280℃
適用介質：Q11F-（16-64）P Q11F-（16-64）R
適用溫度：-40～280℃
帶鎖片式球閥主要外形尺寸：
| DN |
G |
d |
L |
H |
W |
| 8 |
1/4" |
10 |
65 |
50 |
90 |
| 10 |
3/8" |
12 |
65 |
50 |
90 |
| 15 |
1/2" |
15 |
70/75/61 |
55 |
100 |
|
20
|
3/4" |
20 |
80/80/69 |
60 |
120 |
| 25 |
1" |
25 |
90/90/80 |
70 |
140 |
| 32 |
1¼" |
32 |
110/110/96 |
82 |
140 |
| 40 |
1½" |
38 |
120/120/104 |
90 |
180 |
| 50 |
2" |
50 |
140/140/125 |
105 |
200 |
| 65 |
2½" |
64 |
160/185 |
120 |
220 |
| 80 |
3" |
78 |
180/205 |
132 |
240 |
| 100 |
4" |
100 |
215/240 |
160 |
300 |
片式球閥主要零件材料：
零件名稱
Description of parts |
Q11F-（16-64）C |
Q11F-（16-64）P |
Q11F-（16-64）R |
| 閥體Body |
WCB |
ZG1Cr18Ni9i
CF8 |
ZG1Cr18Ni12Mo2Ti
CF8M |
| 球體Ball |
1Cr18Ni9Ti
304 |
1Cr18Ni9Ti
304 |
1Cr18Ni12Mo2Ti
316 |
| 閥桿Stem |
1Cr18Ni9Ti
304 |
1Cr18Ni9Ti
304 |
1Cr18Ni12Mo2Ti
316 |
| 密封圈Sealring |
聚四氟乙烯Polytetrafluorethylene（PTEE） |
| 填料Packing |
聚四氟乙烯Polytetrafluorethylene（PTEE） |
訂貨須知：
一、①片式球閥產品名稱與型號②帶鎖三片式內螺紋球閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定帶鎖三片式內螺紋球閥型號，請按帶鎖三片式內螺紋球閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門專家為您審核把關。
