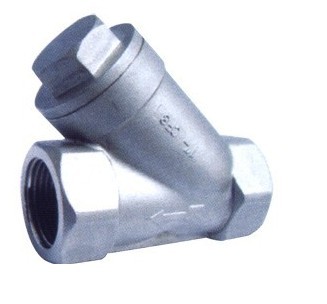

y型不銹鋼過濾器以確保所有設備管道上安置免受因管道內雜質、鐵銹、焊屑等帶來的堵塞和損壞，從而避免了維修費用和生產損失。適用于蒸汽、空氣、水、油品等系統管道中。保護各種計量儀器、泵機、閥門、疏水器等設備。
y型不銹鋼過濾器特點：
1、抗污性強，排污方便；流通面積大，壓力損失小；結構簡單，體積?。亓枯p。 2、過濾網材質，有奧氏本304、316、316L。 3、A型表示：精鑄碳鋼體，8型精鑄不銹鋼體，C型精鑄黃、青銅。 4、連接形式：N表示螺紋，W表示承插焊、F表示法蘭式。
y型不銹鋼過濾器主要零件部件材料表：
主要零件部件材料表
Parts 零件名稱
Materials 材料
Body 閥體
carbonstoeIStainlessSteeI Fram bronze．brass 碳鋼、不銹鋼、黃、青銅
Gauze Filter Cap 濾網蓋
carbonstoelStainlessSloel 碳鋼、不銹鋼
Filter Core Net 濾芯網
Stainless Steel 不銹鋼
Gaske r 墊片
Metal graphite 金屬石墨
Model 產品型號 Nominal Diameter（DN） 公稱通徑 Connection 連接方式 Nominal Pressure（MPa） 公稱壓力 Max．AIlowable TMP（℃） 最高允許溫度 External Dimensions（mm） 外形尺寸 L H1 H2 ATGN W-16 64A 15—20 25 Thread Socket weld 螺紋承插焊 1.6—6.4 425 90 100 20 23 78 88 ATGN W-16 64A 32—40 50 Thread Socket weld 螺紋承插焊 1.6—6.4 425 130 150 32 38 120 128 ATGN W-16 25A 65 80 Thread Socket weld 螺紋承插焊 1.6—2.5 350 210 230 44 54 180 192 ATGN W-16 25B 15—20 25 Thread Socket weld 螺紋承插焊 1.6—2.5 350 75、85 90 20 23 75 85 ATGN W-16 25B 32—40 50 Thread Socket weld 螺紋承插焊 1.6—2.5 350 120 140 32 38 113 122 ATGN F-16 25C 15—20 25 Thread Flange 螺紋法蘭 1.6—2.3 250 85 95 22 25 78 88 ATGN F-16 25C 32—40 50 Thread Flange 螺紋法蘭 1.6—2.3 250 130 150 35 40 115 125
Model 產品型號
Nominal Diameter（DN） 公稱通徑
Connection 連接方式
Nominal Pressure（MPa） 公稱壓力
Max．AIlowable TMP（℃） 最高允許溫度
External Dimensions（mm） 外形尺寸
L
H1
H2
ATGN W-16 64A
15—20 25
Thread Socket weld 螺紋承插焊
1.6—6.4
425
90 100
20 23
78 88
32—40 50
130 150
32 38
120 128
ATGN W-16 25A
65 80
1.6—2.5
350
210 230
44 54
180 192
ATGN W-16 25B
75、85 90
75 85
120 140
113 122
ATGN F-16 25C
Thread Flange 螺紋法蘭
1.6—2.3
250
85 95
22 25
35 40
115 125
訂貨須知：
