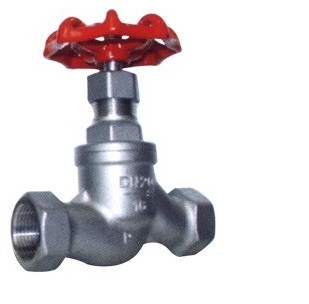

 j11h-16c/p硬密封內螺紋截止閥主體材料采用優質碳鋼、304、304l、316、316l等材料制作，絲扣閥通徑在1/4"-4"之間,可承受壓力1.6~6.4mpa，適用溫度范圍：-20℃~350℃。絲扣閥適用于水、油、氣及某些腐蝕性液體（w.o.g），現絲扣閥以廣泛應用于化工、石油、電力、制藥、啤酒、食品、乳品飲料、化妝品及工程配套工業管路等領域。 雙德絲扣閥產品特征公稱壓力：1.6-6.4mpa適用穩定范圍：-20～232℃～350℃ 適用介質：水、油、氣及某些腐蝕性液體（w。o。g），現絲扣閥已廣泛應用于化工、石油、電力、制藥、啤酒、食品、乳品飲料及工程配套工業管路等領域。
J11H/W不銹鋼內螺紋截止閥設計與制造標準：
●設計與制造：GB12233
●結構長度：GB12221
●螺紋連接尺寸：GB/T15918.1-93
●檢驗與實驗：GB/T13927
J11H/W不銹鋼內螺紋截止閥主要性能規范：
|
型號
|
公稱壓力
|
試驗壓力PS（Mpa）
|
工作壓力PN（Mpa）
|
工作溫度
（℃）
|
適用介質
|
|
殼體
|
密封
|
|
J11W-16
J11W-16K
|
1.6
|
2.5
|
1.76
|
1.6
|
≤100
|
油類
Oil
|
|
J11W-16P
|
硝酸類腐蝕性介質
|
|
J11W-16R
|
≤350
|
醋酸類腐蝕性介質
|
|
J11W-16Ni
|
堿液、鹽水、海水等
|
J11H/W不銹鋼內螺紋截止閥主要外形尺寸和連接尺寸：
|
公稱通徑
DN（mm）
|
管螺紋
|
尺 寸 （mm）
|
|
L
|
D1
|
S
|
H
|
H1
|
D0
|
|
15
|
1/2
|
90
|
14
|
32
|
109
|
117
|
65
|
|
20
|
3/4
|
100
|
16
|
36
|
109
|
117
|
65
|
|
25
|
1
|
120
|
18
|
46
|
132
|
142
|
80
|
|
32
|
1/4
|
140
|
20
|
55
|
156
|
168
|
100
|
|
40
|
1/2
|
170
|
22
|
65
|
167
|
168
|
100
|
|
50
|
2
|
200
|
24
|
80
|
182
|
200
|
120
|
|
65
|
2/2
|
260
|
26
|
95
|
200
|
223
|
120
|
訂貨須知：
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門專家為您審核把關。
