 雙德德標止回閥材質主要有：鑄鋼，不銹鋼。型號主要有：h44h,h41h.連接方式主要有：法蘭，對夾。德標止回閥適用于公稱壓PN1.6-4.0MPa,工作溫度-20℃-350℃的石油、化工、制藥、化肥、電力工業等各種工況的管路上，切斷或接通管路介質。
德標止回閥其主要結構特點
1、產品結構合理、密封可靠、性能優良、造型美觀；
2、密封面堆焊Co硬質合金、耐磨、耐腐、抗磨擦性能好、使用壽命長；
3、閥桿調質及表面氮化處理，有良好的抗腐和抗磨擦性能；
4、雙重密封，性能更可靠；
5、閥桿升降位置指示更直觀；
6、零件材料，法蘭和對焊尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。
德標止回閥技術規范
|
結構形式 Construction
|
DIN3356
|
|
結構長度 face to face dimension
|
DIN3202
|
|
連接法蘭 flanged ends
|
DIN2543-2546
|
|
試驗和檢驗 test&inspection
|
DIN3230-75
|
德標止回閥產品性能規范
|
公稱壓力(MPa)
|
殼體試驗壓力(MPa)
|
密封試驗壓力(MPa)
|
適用溫度(℃)
|
適用介質
|
|
1.6
|
2.4
|
1.76
|
-20℃-350℃
|
水、蒸汽、油品等
|
|
2.5
|
3.75
|
2.75
|
|
4.0
|
6.0
|
4.4
|
德標止回閥主要零部件材質
|
序號NO.
|
名稱part name
|
材質material
|
|
1
|
閥體body
|
GS-C25、CF8、CF3
|
|
2
|
閥瓣disc
|
2CR13、F304、F316
|
|
3
|
金屬墊片 Metal spiral wound gasket
|
石棉+不銹鋼
Asbestos+stainless steel、PTFE
|
|
4
|
閥蓋bonnet
|
GS-C25、CF8、CF3
|
|
5
|
六角螺母 Hexagon nut
|
ASTMA193 2H、A193-8、A193-8M
|
|
6
|
雙頭螺栓bolt
|
ASTMA193 B7、A193-B8、A193-B8M
|

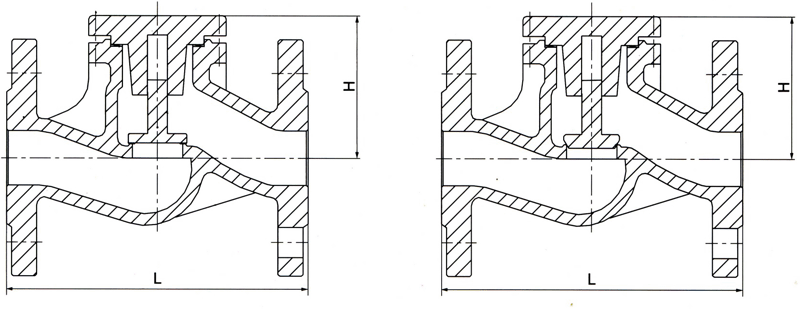

德標止回閥H41H-16尺寸及重量
|
壓力等級
|
PN16
|
|
口徑size
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
L
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
730
|
850
|
|
H
|
70
|
70
|
80
|
80
|
85
|
95
|
110
|
130
|
155
|
165
|
215
|
285
|
325
|
365
|
|
Kv
|
5.7
|
7.8
|
11.8
|
17.9
|
27.9
|
48.5
|
77.6
|
109
|
168
|
251
|
389
|
664
|
1017
|
1446
|
|
重量Weight
|
2.4
|
3.0
|
3.8
|
5.7
|
7.4
|
10.3
|
15.2
|
20.4
|
31
|
49
|
69
|
132
|
198
|
278
|
德標止回閥H41H-25尺寸及重量
|
壓力等級
|
PN16
|
|
口徑size
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
L
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
730
|
850
|
|
H
|
70
|
70
|
80
|
80
|
85
|
95
|
110
|
130
|
155
|
165
|
215
|
285
|
325
|
365
|
|
Kv
|
5.7
|
7.8
|
11.8
|
17.9
|
27.9
|
48.5
|
77.6
|
109
|
168
|
251
|
389
|
664
|
1017
|
1446
|
|
重量Weight
|
2.4
|
3.0
|
3.8
|
6
|
8
|
11
|
16
|
21
|
32
|
51
|
70
|
136
|
318
|
330
|
德標止回閥H41H-40尺寸及重量
|
壓力等級
|
PN16
|
|
口徑size
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
L
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
730
|
850
|
|
H
|
70
|
70
|
80
|
80
|
85
|
95
|
110
|
130
|
155
|
165
|
215
|
285
|
325
|
365
|
|
Kv
|
5.7
|
7.8
|
11.8
|
17.9
|
27.9
|
48.5
|
77.6
|
109
|
168
|
251
|
389
|
664
|
1017
|
1446
|
|
重量Weight
|
2.4
|
3.0
|
3.8
|
7.1
|
10.4
|
12.7
|
22.5
|
28
|
40
|
64
|
90
|
170
|
240
|
370
|
|
