 自密封旋啟式止回閥有三種閥蓋設計形式.第一種是螺栓式閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺栓螺母連接,纏繞式墊片（316夾柔性石墨制造）密封.客戶有特殊要求時也可采用金屬環連接.第二種設計形式是焊接式閥蓋,按這種設計形式的閥門,其閥體與閥蓋用螺紋連接,全焊密封.客戶有特殊要求時也可采用透焊連接.第三種是壓力自緊式閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺紋連接,內壓自密環密封。止回閥存在三種不同的設計結構,它們是升降式止回閥,球式止回閥和旋啟式止回閥。

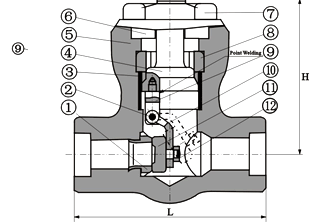

H14H自密封旋啟式止回閥結構特點：
1.止回閥的設計與制造符合MSSP-118和ASME B16.34.檢驗與測試按API 598,標記按MSS-SP-25。
2.全徑或縮徑
3.升降式止回閥
4.球式止回閥
5.旋啟式止回閥
6.按需求內置彈簧
7.螺栓連接、纏繞墊片密封式閥蓋，螺紋連接、全焊密封式閥蓋以及螺紋連8.接內壓自緊式閥蓋
9.整體式上密封座
10.承插端符合ASME B16.11
11.螺紋連接端（NPT）符合ANSI/ASME B1.20.1
12.閥瓣可變換為節流型、針型、球型
自密封旋啟式止回閥900LB～2500LB
| 序號 |
零件名稱 |
CSTOASTM |
ASTOASTM |
SSTOASTM |
| A105 |
F22 |
F304（L） |
F316（L） |
| 1 |
閥座 |
A276410 |
A276304 |
A276304（L） |
A276316（L） |
| 2 |
銷釘 |
A276420 |
A182F304 |
A182F316 |
| 3 |
密封圈 |
A276304L |
A276316L |
| 4 |
密封螺母 |
A105 |
A182F304 |
A182F304（L） |
A182F316（L） |
| 5 |
閥體 |
A105 |
A182F22 |
A182F304（L） |
A182F316（L） |
| 6 |
閥蓋 |
A105 |
A182F22 |
A182F304（L） |
A182F316（L） |
| 7 |
提升螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
| 8 |
四開環 |
A276420 |
A182F304 |
A182F316 |
| 9 |
吊橋 |
A193B7 |
A193B16 |
A193B8 |
A193B8M |
| 10 |
搖桿 |
A105 |
A182F22 |
A182F304（L） |
A182F316（L） |
| 11 |
閥瓣 |
A276410 |
F304 |
A182F304（L） |
F316（L） |
| 12 |
螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
| 適用介質 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
| 適用溫度 |
—29℃～425℃ |
—29℃～550℃ |
—29℃～200℃ |
注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。
CS=碳鋼;AS=合金鋼;SS=不銹鋼;
自密封旋啟式止回閥尺寸（MM）和重量（KG）
| NPS |
1/2” |
3/4” |
1” |
11/4" |
11/2" |
2" |
| L |
900LB～1500LB |
140 |
140 |
140 |
178 |
178 |
216 |
| 2500lb |
186 |
186 |
186 |
232 |
232 |
279 |
| H |
117 |
117 |
117 |
152 |
152 |
195 |
| 重量 |
900LB～1500LB |
8.2 |
7.8 |
7.7 |
19.8 |
19.2 |
21.3 |
| 2500lb |
10.0 |
9.6 |
9.4 |
21.5 |
|
|
訂貨須知：
一、①自密封旋啟式止回閥產品名稱與型號②自密封旋啟式止回閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定自密封旋啟式止回閥型號，請按自密封旋啟式止回閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門專家為您審核把關。
感謝您訪問我們的網站【http://www.yl459.cn】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
