h64h焊接連接的旋啟止回閥適用于公稱壓力PN1.6～16.0MPa，工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上。適用介質為：水、油品、蒸汽、酸性介質等。
·旋啟止回閥結構優勢與特點
1、產品按國家標準GBl2236設計制造，結構合理，密封可靠，性能優良。
2、閥瓣、閥座密封面采用鐵基合金或司太立(stellite)鈷基硬質合金堆焊而成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好、使用壽命長。
3、可采用各種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。
4、閥體材料品種齊全，填料、墊片可根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。
5、閥瓣轉繞閥座外的銷軸旋轉，減少關閉時發生猛烈沖擊。
6、銷軸與閥瓣連接采用內裝式結構，不存在外泄漏點，使用更可靠。

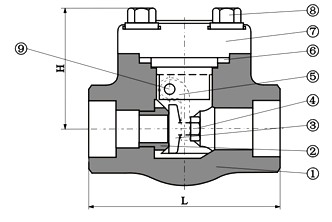

旋啟止回閥800LB、900LB～1500LB標準材質明細表
| 序號 |
零件名稱 |
CStoASTM |
AStoASTM |
SStoASTM |
| A105 |
F22 |
F304（L） |
F316（L） |
| 1 |
閥體 |
A105 |
A182F22 |
A182F304（L） |
A182F316（L） |
| 2 |
閥座 |
A276410 |
A276304 |
A276F304（L） |
A276F316（L） |
| 3 |
閥瓣 |
A276420 |
A276304 |
A276F304（L） |
A27F316（L） |
| 4 |
螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
| 5 |
搖桿 |
A105 |
A182F22 |
A182F304（L） |
A182F316（L） |
| 6 |
墊片 |
316夾柔性石墨 |
316夾PTFE |
| 7 |
閥蓋 |
A105 |
A182F22 |
A182F304（L） |
A182 F316（L） |
| 8 |
螺栓 |
A193B7 |
A193B16 |
A193B8（M） |
A193B8（M） |
| 9 |
銷釘 |
a276420 |
A182F304 |
A182F316 |
| 適用介質 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
| 適用溫度 |
—29℃～425℃ |
—29℃～550℃ |
—29℃～200℃ |
注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。
CS=碳鋼;AS=合金鋼;SS=不銹鋼;
鍛鋼旋啟止回閥尺寸（MM）和重量（KG）
| NPS |
3/8” |
1/2” |
3/4” |
1” |
11/4" |
11/2" |
2" |
| L |
800LB |
79 |
79 |
92 |
111 |
120 |
120 |
140 |
| 900LB～1500LB |
92 |
111 |
111 |
120 |
120 |
140 |
178 |
| W |
800LB |
61 |
61 |
78 |
84 |
101 |
120 |
133 |
| 900LB～1500LB |
79 |
79 |
79 |
97 |
105 |
120 |
140 |
| 重量 |
800LB |
1.1 |
1.0 |
1.9 |
3.9 |
4.5 |
7.3 |
10.0 |
| 900LB～1500LB |
3.1 |
3.0 |
3.6 |
4.3 |
6.1 |
8.8 |
12.6 |
訂貨須知：
一、①旋啟止回閥產品名稱與型號②鍛鋼旋啟式止回閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定鍛鋼旋啟式止回閥型號，請按鍛鋼旋啟式止回閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門專家為您審核把關。
