焊接止回閥是指依靠介質本身流動而自動開、閉閥瓣，用來防止介質倒流的閥門，又稱逆止閥、單向閥、逆流閥、和背壓閥。止回閥屬于一種自動閥門，其主要作用是防止介質倒流。

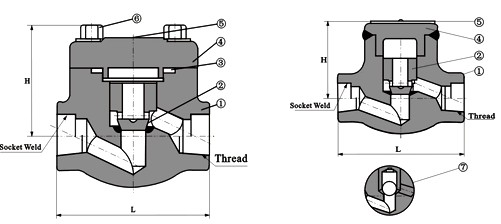

H61H鍛鋼焊接止回閥800LB標準材質明細表
| 序號 |
零件名稱 |
CStoASTM |
AStoASTM |
SStoASTM |
| A105 |
F22 |
F304（L） |
F316（L） |
| 1 |
閥體 |
A105 |
A182F22 |
A182F304（L） |
A182F316（L） |
| 2 |
閥瓣 |
A276420 |
A276304 |
A276304（L） |
A276316（L） |
| 3 |
密封螺母 |
316夾柔性石墨 |
316夾PTFE |
| 4 |
密封圈 |
A105 |
A182F22 |
A182F304（L） |
A193 B8（M） |
| 5 |
固定螺母 |
SS |
| 6 |
提升螺栓 |
A193B7 |
A193B16 |
A193B8（M） |
A193B8（M） |
| 適用介質 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
| 適用溫度 |
—29℃～425℃ |
—29℃～550℃ |
—29℃～200℃ |
注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。
CS=碳鋼;AS=合金鋼;SS=不銹鋼;
H61H鍛鋼焊接止回閥尺寸（MM）和重量（KG）
| NPS |
縮徑 |
3/8” |
1/2” |
3/4” |
1” |
11/4” |
11/2” |
2” |
|
| 全徑 |
|
3/8” |
1/2” |
3/4” |
1” |
11/4” |
11/2” |
2” |
| L |
79 |
79 |
92 |
111 |
120 |
152 |
172 |
200 |
| W |
61 |
61 |
65 |
79 |
95 |
103 |
118 |
132 |
| 重量 |
螺栓式 |
1.4 |
1.2 |
1.5 |
3.1 |
3.9 |
5.6 |
8.9 |
12.5 |
| 焊接式 |
1.1 |
1.0 |
1.2 |
2.9 |
3.3 |
4.9 |
8.1 |
10.9 |
H61H鍛鋼焊接止回閥900LB～1500LB標準材質明細表
| 序號 |
零件名稱 |
CStoASTM |
AStoASTM |
SStoASTM |
| A105 |
F22 |
F304（L） |
F316（L） |
| 1 |
閥體 |
A105 |
A182F22 |
A182F304（L） |
A182F316（L） |
| 2 |
閥瓣 |
A276420 |
A276304 |
A276304（L） |
A276316（L） |
| 3 |
墊片 |
316夾柔性石墨 |
316夾PTFE |
| 4 |
閥蓋 |
A105 |
A182F22 |
A182F304（L） |
A193 B8（M） |
| 5 |
銘牌 |
SS |
| 6 |
螺栓 |
A193B7 |
A193B16 |
A193B8（M） |
A193B8（M） |
| 7 |
球 |
A182F304 |
A182F304 |
A182F304 |
A182F304 |
| 適用介質 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
| 適用溫度 |
—29℃～425℃ |
—29℃～550℃ |
—29℃～200℃ |
注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。
CS=碳鋼;AS=合金鋼;SS=不銹鋼;
H61H鍛鋼焊接止回閥尺寸（MM）和重量（KG）
| NPS |
縮徑 |
3/8” |
1/2” |
3/4” |
1” |
11/4” |
11/2” |
2” |
|
| 全徑 |
|
3/8” |
1/2” |
3/4” |
1” |
11/4” |
11/2” |
2” |
| L |
92 |
111 |
111 |
120 |
152 |
172 |
200 |
220 |
| W |
65 |
79 |
79 |
97 |
104 |
120 |
139 |
215 |
| 重量 |
螺栓式 |
1.6 |
3.4 |
3.3 |
5.5 |
6.0 |
9.2 |
12.9 |
16.2 |
| 焊接式 |
1.3 |
3.2 |
3.1 |
4.8 |
5.4 |
8.5 |
11.2 |
14.3 |
訂貨須知：
一、①H61H鍛鋼焊接止回閥產品名稱與型號②H61H鍛鋼焊接止回閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定H61H鍛鋼焊接止回閥型號，請按H61H鍛鋼焊接止回閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門專家為您審核把關。
