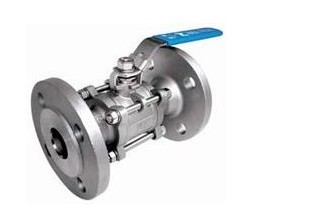

 不銹鋼三片式法蘭球閥主要零件材料
序號NO.
|
零件名稱 |
材質 |
| 不銹鋼 |
碳鋼 |
| 1 |
螺栓 |
不銹鋼304 |
碳鋼 |
| 2 |
彈簧墊圈 |
不銹鋼304 |
不銹鋼304 |
| 3 |
螺母 |
不銹鋼304 |
碳鋼 |
| 4 |
閥蓋 |
不銹鋼SS316 |
碳鋼WCB |
| 5 |
閥體 |
不銹鋼SS316 |
碳鋼WCB |
| 6 |
球 |
不銹鋼SS304 |
不銹鋼CF8 |
| 7 |
密封圈 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
| 8 |
閥桿 |
不銹鋼SS316 |
不銹鋼SS304 |
| 9 |
填料 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
| 10 |
閥桿螺母 |
不銹鋼SS316 |
不銹鋼SS304 |
| 11 |
彈簧墊圈 |
不銹鋼SS304 |
不銹鋼SS304 |
| 12 |
螺母 |
不銹鋼SS304 |
不銹鋼SS304 |
| 13 |
手柄 |
不銹鋼SS304 |
不銹鋼SS304 |
| SIZE |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
21/2" |
3" |
4" |
| d |
15 |
20 |
25 |
32 |
38 |
50 |
65 |
76 |
100 |
| L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
| D |
95 |
105 |
115 |
135 |
145 |
160 |
180 |
195 |
230 |
| D1 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
190 |
| D2 |
45 |
55 |
65 |
78 |
85 |
100 |
120 |
135 |
160 |
| b |
14 |
16 |
16 |
18 |
18 |
20 |
22 |
24 |
24 |
| f |
2 |
2 |
2 |
3 |
3 |
3 |
3 |
3 |
3 |
| H |
75 |
95 |
90 |
110 |
130 |
140 |
170 |
180 |
250 |
| W |
130 |
140 |
140 |
170 |
200 |
220 |
350 |
350 |
550 |
| n-do |
4-14 |
4-14 |
4-14 |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-22 |
訂貨須知：
三、當使用的場合非常重要或環(huán)境比較復雜時,請您盡量提供設計圖紙和詳細參數(shù)，由我們的閥門專家為您審核把關。
