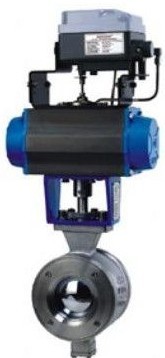

 氣動V型球閥Q677F屬于固定球閥，也是單閥座密封球閥，調節性能是球閥中最佳的，流量特性是等百分比的，可調比達100:1。在閥門動作過程中球面始終與閥座緊貼，具有剪切和自潔作用；小開度時V/U型切口可實現微小流量的調節，最大程度提高了可調比。由于本身具有自清潔作用，所以該產品不僅適用于清潔介質，還特別使用于含纖維、細顆粒、料漿類介質，可用于大可調比的控制系統，具有磨損小、密封性能優越、使用壽命長、流通能力大，流阻系數小、體積小重量輕、維修方便等優點。廣泛應用于石油、化工、冶金、制藥、食品、造紙、輕紡、電力等工業流體控制領域。
氣動V型球閥閥體設計標準：
1法蘭標準：GB/T?9113.1-2010、JB/T?79.1-1994、HG?20592-2009 ASME?B?16.5?EN?1092-1:?2001
2、壓力一溫度額定值：GB/T?12224-2007?ASME?816.34-2003?IS0?7005-1
3、結構長度標準：永嘉縣雙德閥門有限公司企業標準（默認）
4、適應溫度范圍： -29℃一1?500C常溫型 一2goC_2500C中溫型 一2goC_3500C高溫型
5、密封與強度試驗標準
氣動V型球閥強度及密封試驗標準：
GB/T?4213-2007硬密封等級：用戶無特殊要求時按下表標準，用戶要求時可以按GB/T?4213-2007?V級標準執行。 強度試驗壓力是按公稱壓力的1?5倍，填料及法蘭處密封試驗是按公稱壓力的1?1倍壓力進行，閥座密封是按最大使用壓差 來進行試驗，當最大使用壓差不明確時按1.OMPa（水壓）試驗，當最大壓差小于0.6MPa時按0.6MPa壓力進行試驗，介質是 帶有緩蝕阻垢劑的水進行試驗

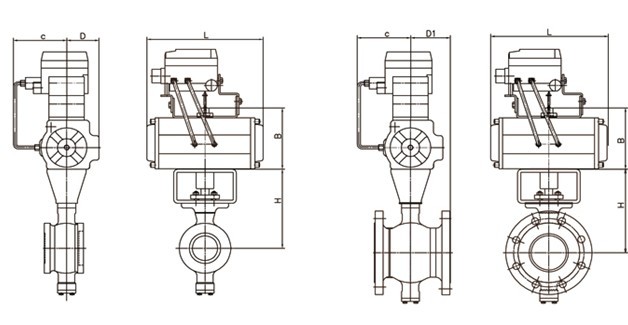

氣動V型球閥示意圖
氣動V型球閥結構長度
|
DN
|
L
|
B
|
H
|
C
|
D
|
D1
|
|
25
|
168
|
108
|
163
|
120
|
36
|
85
|
|
32
|
168
|
108
|
168
|
120
|
36
|
85
|
|
40
|
204
|
129
|
170
|
130
|
46
|
85
|
|
50
|
262
|
137
|
180
|
130
|
50
|
85
|
|
65
|
262
|
137
|
195
|
130
|
50
|
85
|
|
80
|
268
|
153
|
210
|
145
|
56
|
90
|
|
100
|
268
|
153
|
220
|
145
|
56
|
102
|
|
125
|
300
|
175
|
235
|
160
|
68
|
97
|
|
150
|
390
|
192
|
270
|
160
|
75
|
129
|
|
200
|
460
|
217
|
300
|
175
|
87
|
123
|
|
250
|
525
|
260
|
375
|
195
|
103
|
149
|
|
300
|
600
|
319
|
420
|
220
|
|
148
|
|
350
|
720
|
356
|
500
|
250
|
|
179
|
|
400
|
740
|
378
|
550
|
260
|
|
180
|
|
450
|
740
|
378
|
650
|
260
|
|
230
|
|
500
|
860
|
432
|
720
|
260
|
|
280
|
訂貨須知：
一、①Q(mào)677F氣動V型球閥產品名稱與型號②Q677F氣動V型球閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定Q677F氣動V型球閥型號，請按Q677F氣動V型球閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門專家為您審核把關。
