 電動O型三通球閥由電動執行機構和三通球閥組成。改變球芯與管道的相對位置，可以對三條管路流體實現不同的組合控制。 該產品以220V單相交流電為力源，接受控制系統 （或操作器） 來的 220V開關信號，并通過單相電源切換驅動可逆單相齒輪減速電機，按規定的組合要求，使球閥實現對管路流體的換向作用。 T型三通可使三路正交的管道互相連通，即起分流（合流）作用，也可使其中兩條管道連通而切斷另一路管道。 L型三通流路只能連通互相正交的兩條管道或切換方向。
電動O型三通球閥特性：
公稱壓力：PN1.0、1.6、2.5、4.0Mpa、ANSI150、300
公稱通徑：DN20～300mm
工作溫度：硬密封：-40～300℃ 軟密封：-40～180℃
工作電壓：220V、380V
閥座形式：不銹鋼可動硬密封、PTFE軟密封。
主要材質：閥體 （1）WCB （2）304 （3）316 （4）316L
閥芯 （1）304 （2）316 （3）316L
流體范圍： 空氣、水、氣體、石油和石化產品、腐蝕性介質
表面處理: 拋光
ZKRQR系列電動O型三通球閥主要材質
| 閥門材料 |
| 1） 軸 Shaft |
不銹鋼 ANSI316 |
1.4401 |
UNIX5CrNiMo 17 12 |
| 2） 防松螺母 Lock nut |
不銹鋼 ANSI304 |
1.4301 |
UNIX5CrNi 18 10 |
| 3） 壓緊環型螺母 Gland nut ring |
不銹鋼 ANSI304 |
1.4301 |
UNIX5CrNi 18 10 |
| 4） 頂部密封環 至p tight ring |
聚四氯乙烯 P.T.F.E. |
|
|
| 5） O環 O-Ring |
氟橡膠 VITON |
|
|
| 6） 墊圈 Washer |
聚四氯乙烯 P.T.F.E. |
|
|
| 7） 密封圈 Seals |
聚四氯乙烯 P.T.F.E. |
|
|
| 8） 閥體 Body |
不銹鋼 ANSI316 |
1.4408 |
|
| 9） 球閥 Ball |
不銹鋼 ANSI316 |
1.4401 |
UNIX5CrNiMo 17 12 |
| 10） 頂部密封 End sealings |
聚四氯乙烯 P.T.F.E. |
|
|
| 11） 端部 End |
不銹鋼 ANSI316 |
1.4408 |
|
| 12） 法蘭 Flange |
不銹鋼 ANSI316 |
1.4408 |
|

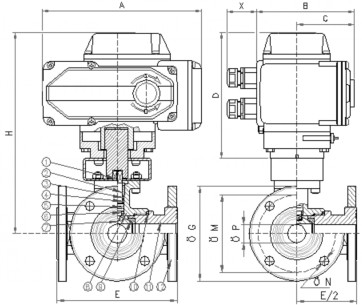

ZKRQR系列電動O型三通球閥尺寸連接參數
| 尺寸表 |
| DN |
mm.
|
10
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
| 內螺紋尺寸 |
GAS
|
3/8"
|
1/2"
|
3/4"
|
1"
|
1"1/4
|
1"1/2
|
2"
|
2"1/2
|
| 通徑 |
mm.
|
10
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
| P. 閥門 |
PN40
|
PN40
|
PN40
|
PN40
|
PN40
|
PN40
|
PN25
|
PN25
|
| A |
mm.
|
207,5
|
207,5
|
207,5
|
207,5
|
256,5
|
256,5
|
256,5
|
256,5
|
| B |
mm.
|
122,5
|
122,5
|
122,5
|
122,5
|
156,5
|
156,5
|
156,5
|
156,5
|
| C |
mm.
|
68
|
68
|
68
|
68
|
94
|
94
|
94
|
94
|
| D |
mm.
|
163,5
|
163,5
|
163,5
|
163,5
|
185
|
185
|
185
|
185
|
| X |
mm.
|
44
|
44
|
44
|
44
|
44
|
44
|
44
|
44
|
| E |
mm.
|
120
|
130
|
140
|
150
|
180
|
200
|
220
|
240
|
| ΦG |
mm.
|
90
|
95
|
105
|
115
|
140
|
1450
|
165
|
185
|
| ΦM |
mm.
|
60
|
65
|
75
|
85
|
100
|
110
|
125
|
145
|
| ΦN |
mm.
|
14/4
|
14/4
|
14/4
|
14/4
|
18/4
|
18/4
|
18/4
|
18/4
|
| H |
mm.
|
249,5
|
252,5
|
260
|
264,5
|
304,5
|
312
|
275,5
|
284,5
|
| T. of cycle 50/60 Hz |
s.
|
15 / 12,5
|
15 / 12,5
|
15 / 12,5
|
15 / 12,5
|
15 / 12,5
|
15 / 12,5
|
15 / 12,5
|
15 / 12,5
|
| 重量 |
Kg.
|
8,1
|
8,6
|
10,1
|
11,5
|
20,5
|
23,7
|
28
|
32,6
|
訂貨須知：
一、①電動O型三通球閥產品名稱與型號②電動O型三通球閥口徑③電動O型三通球閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定雙德公司的電動O型三通球閥型號，請按電動O型三通球閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的雙德閥門專家為您審核把關。
