 對夾V型球閥產品[電動V型調節球閥(法蘭式、對夾式)]的詳細資料：
型號：ZAJV型 產品名稱：電動V型調節球閥(法蘭式、對夾式) 產品特點：ZAJV電子式電動V型調節球閥，配用DTR系列電動執行機構，無需另配伺服放大器，有輸入控制信號(4-20mADC或1-5ADC)及單相電源即可控制運轉，明精公司實現對壓力、流量、溫度、液位等參數的調節。閥芯上開有V型切口，與硬密封閥座相對轉動產生剪切力，可將纖維切斷，防止卡死。具有流通能力，調節精度高，可調比大，密封性好，重量輕等特點。適用于除小口徑，角型、三通連接外的大部分場合，是替代進口產品的最佳產品，特別適用于泥漿和含有纖維性介質，以及含有微小固體懸浮物介質的調節。廣泛應用于造紙業、制糖、石油、化工、冶金等行業的工業過程自動控制系統中。
對夾V型球閥閥體：
公稱通徑；25-300mm
公稱壓力：PN1.6, 4.0, 6.4Mpa
連接形式：法蘭式按JB/T79.2-94凹或按JB78-5P對夾式/蘭連接
材料：WCB ZG1Gr18Ni9Ti CF3M
填料：V型聚四氟乙烯填料,含浸聚四氟乙烯填料,石棉編織填料。耐高溫碳纖維填料
溫度：常溫：-20℃~+120℃ 散熱：+200℃~+450℃
對夾V型球閥閥內組件：
閥芯形式：V形缺口半球體
流量特性：等百分比特性。
球體閥桿：2Cr13 1Cr18Ni9Ti oCr17Ni12Mo2(316L)
金屬閥座材料：與閥桿材料相同，密封堆焊鈷鉻硬質合金，非金屬閥材料，增強聚四氟乙烯。
對夾V型球閥執行機構：
類型：可選用PSQ系列、DTR、3810系列角行程執行機構。
防爆型選3810系列。
對夾V型球閥規格參數表：
| 公稱通徑DN |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| 流量系數(Kv) |
25 |
40 |
63 |
100 |
160 |
250 |
350 |
680 |
990 |
1600 |
2500 |
4000 |
| 動作范圍 |
0-90° |
| 允許壓差△P |
小于公稱壓力(1.6MPa) |
| 泄漏量Q |
按API598標準測試 無泄漏 |
| 環境溫度℃ |
-20~60℃ |
| 基本誤差 |
±2% |
| 回差 |
±2% |
| 死區 |
1% |
| 可調范圍 |
250:1 |
| 配用執行機構 |
PSQ101, 3810RSA-05DTR-05~10 |
PSQ201381RSC-30DTR-20～30 |
PSQ3013810RSC-50 DTR-40 |
PSQ701DTR-60 |

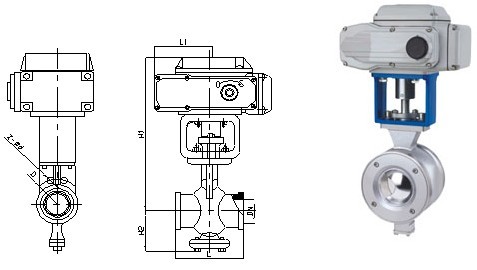

對夾V型球閥外形尺寸：
| 公稱通徑DN |
L |
DTR |
H2 |
D1 |
Z-d |
| H1 |
L1 |
| 25 |
102 |
277 |
208 |
60 |
85 |
4-14 |
| 32 |
102 |
295 |
208 |
65 |
100 |
4-18 |
| 40 |
114 |
305 |
208 |
75 |
110 |
4-18 |
| 50 |
124 |
364 |
208 |
95 |
125 |
4-18 |
| 65 |
143 |
379 |
208 |
105 |
145 |
4-18 |
| 80 |
165 |
389 |
256 |
120 |
160 |
8-18 |
| 100 |
194 |
402 |
256 |
140 |
180 |
8-18 |
| 125 |
213 |
426 |
256 |
165 |
210 |
8-18 |
| 150 |
229 |
445 |
256 |
185 |
240 |
8-23 |
| 200 |
243 |
465 |
256 |
205 |
295 |
12-23 |
| 250 |
297 |
610 |
346 |
240 |
355 |
12-25 |
| 300 |
338 |
660 |
346 |
290 |
410 |
12-25 |
對夾V型球閥型號編制說明：
| Z |
D |
J |
V |
9 |
11 |
F |
16 |
P |
G |
| 自控閥門 |
執行機構類型 |
位移特征 |
閥門代號 |
傳動形式 |
連接形式 |
密封面材料 |
公稱壓力 |
閥體材質 |
溫度類型 |
| |
D：表示PS系列 |
J：表示角行程 |
Q：表示球閥 |
9：表示電動 |
41：表示法蘭 |
F：表示四氟乙烯 |
16：表示1.6MPa |
C：表示碳鋼 |
G：表示中溫型常溫省略 |
| |
R：表示3810系列 |
|
D：表示碟閥 |
6：表示氣動 |
11：表示絲扣 |
H：表示金屬硬密封 |
25：表示2.5MPa |
P：表示不銹鋼 |
|
| |
A：表示DTR系列 |
|
V：表示V形球閥 |
|
71：表示對夾式 |
|
40：表示4.0Mpa |
|
|
| |
|
|
|
|
|
|
64：表示6.4MPa |
訂貨須知：
一、①對夾V型球閥產品名稱與型號電動V型球閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定電動V型球閥型號，請按電動V型球閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門專家為您審核把關。
