 電動三通球閥是由角行程系列智能式執行機構和三通球閥組成，是一種旋轉類切斷調節閥門，電動三通球閥具有關閉嚴密，結構緊湊，重量輕，維修方便等優點。電動三通調節球閥廣泛用于氣體、液體、蒸汽、油品等腐蝕性介質的管道自動化控制中。兩閥座密封電動三通球閥具有結構緊湊、外型美觀、密封性能好。電動三通球閥能實現對管道中介質流向的切換。也能使相互垂直的兩個通道連通或關閉。四閥座密封三通球閥具有造型美觀、結構緊湊合理。電動三通球閥不僅可實現介質流向的切換，也可使三個通道相互連通，現時也可關閉任一通道，使另外兩個通道連通，靈活控制管路中介質的合流或分流。
電動三通球閥工作原理：
電動三通球閥由電動執行機構和三通球閥組成。改變球芯與管道的相對位置，可以對三條管路流體實現不同的組合控制。該產品以220V單相交流電為力源，接受控制系統 (或操作器) 來的220V開關信號，并通過單相電源切換驅動可逆單相齒輪減速電機，按規定的組合要求，使球閥實現對管路流體的換向作用。T型三通可使三路正交的管道互相連通，即起分流(合流)作用，也可使其中兩條管道連通而切斷另一路管道。L型三通流路只能連通互相正交的兩條管道或切換方向。
電動三通球閥特點：
1.三通球閥在結構上采用一體化結構，4面閥座的密封型式，法蘭連接少，可靠性高，設計實現了輕量化。
2.三通球芯分T型和L型，使用壽命長，流通能力大，阻力小。
3.球閥按作用式分單作用和雙作用兩種型式，單作用式的特點是一旦動力源發生故障時，球閥將處于控制系統要求的狀態。
電動三通球閥主要技術參數：
☆閥體
|
閥體形式
|
三通鑄造球型閥
|
|
公稱通徑
|
DN15～200mm
|
|
公稱壓力
|
PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB ；JIS 10、20、30K
|
|
法蘭標準
|
JIS、ANSI、GB、JB、HG等
|
|
連接形式
|
法蘭式、螺紋式(適用于1/2"～2")
|
|
閥蓋形式
|
整體式
|
|
壓蓋型式
|
壓板壓緊式
|
|
密封填料
|
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
|
☆閥內件
|
閥芯形式
|
O型球型閥芯
|
|
流量特性
|
快開特性
|
☆執行機構
|
執行器型號
|
DSR、3810R、DZW、HQ、PSQ電動執行機構
|
|
主要技術參數
|
電源電壓：220V/50Hz、380V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC
|
|
防護等級：相當IP65(或IP67)、隔爆標志：ExdⅡBT4、手操功能：手柄
|
|
環境溫度：-25～+70℃、環境濕度：≤95%
|

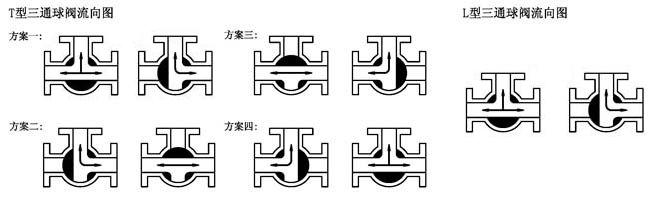

※注：如需詳細執行器參數，請進入電動執行器頁面進行查閱。電動三通球閥分L型和T型，介質流通方向見下圖。L型電動三通球閥適用于介質流向的切換，能使相互垂直的兩個通道連通：T型電動三通球閥適用于介質的分流、合流或流向 切換，T型孔道可以使三個通道互相連通或使其中兩個通道連通，電動三通球閥一般采用兩個閥座結構，亦可根據用戶要求采用四閥座結構。
電動三通球閥性能指標：
|
公稱通徑 DN(mm)
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
允許壓差(MPa)
|
≤ 公稱壓力
|
|
動作范圍
|
0～90°
|
|
泄露量Q
|
按GB/T4213-92，小于額定KV0.01%
|
|
基本誤差
|
±1%
|
|
回差
|
±1%
|
|
死區
|
≤1%
|
電動三通球閥主要零部件：
|
1
|
左閥體
|
WCB、CF8、CF8M、CF3M
|
|
|
2
|
右閥體
|
WCB、CF8、CF8M、CF3M
|
|
3
|
閥座
|
PEFE、PPL、304、316
|
|
4
|
球體
|
2Cr13、304、316
|
|
5
|
閥桿
|
2Cr13、304、316
|
|
6
|
密封填料
|
PTFE/柔性石墨
|
|
7
|
填料壓蓋
|
WCB、CF8、CF8M、CF3M
|

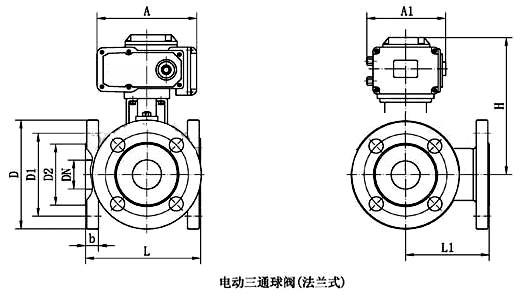

電動三通球閥主要連接尺寸：
|
公稱通徑 DN(mm)
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
L
|
150
|
150
|
180
|
200
|
220
|
240
|
260
|
280
|
320
|
380
|
440
|
550
|
|
L1
|
75
|
75
|
90
|
100
|
110
|
120
|
130
|
140
|
160
|
190
|
220
|
275
|
|
H
|
根據所配執行機構而定
|
|
D
|
95
|
105
|
115
|
140
|
150
|
165
|
185
|
200
|
220
|
250
|
285
|
340
|
|
D1
|
65
|
75
|
85
|
100
|
110
|
125
|
145
|
160
|
180
|
210
|
240
|
295
|
|
D2
|
46
|
56
|
65
|
76
|
84
|
99
|
118
|
132
|
156
|
184
|
211
|
266
|
|
b
|
14
|
16
|
16
|
18
|
18
|
20
|
20
|
20
|
22
|
22
|
24
|
24
|
|
A、A1
|
根據閥門所需力矩而定，配置機型不同，外形尺寸也不相同
|
※注：以上參數均以國標PN1.6MPa為準，其他壓力等級請咨詢公司技術部，表中尺寸為不帶標準附件數據，另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
訂貨須知：
一、①電動三通球閥產品名稱與型號電動三通球閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定電動三通球閥型號，請按電動三通球閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門專家為您審核把關。
