 Q971型電動對夾球閥適用于兩位切斷、調節的場合。閥與執行機構的連接采用直連方式，電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA信號及220VAC電源即可控制運轉。電動對夾球閥具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。執行機構可根據用戶要求另配置UNIC、PSQ、HQ、DHL等型號電子式電動執行機構或GTX、AL等氣活塞式執行機構。
電動對夾球閥執行標準：
1、設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法蘭尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、檢驗主試驗：JB/T 9092、API 598。
三、電動對夾球閥主要技術參數：
| CH系列執行機構技術參數 |
閥體參數 |
| 電源 |
AC200/220V，50/60Hz |
公稱通徑 |
DN10～150mm |
| 輸出力矩 |
50N·M～2000N·M |
公稱壓力 |
PN1.6 2.5 4.0 6.4 31.5MPa(定制) |
| 動作范圍 |
0～90° 0～360° |
泄漏量 |
軟密封:零泄漏 |
硬密封:≤額定流量的10-5 |
| 動作時間 |
15秒/30秒/60秒 |
執行機構 |
可另配PSQ、HQ、UNIC、361RS
等系列電子式電動執行機構 |
| 保護裝置 |
過熱保護 |
流量特性 |
快開特性 |
| 環境溫度 |
-30°～60° |
可調范圍 |
DN10-80 |
DN100-150 |
| 250:1 |
350:1 |
| 手動操作 |
同附帶手柄操作 |
基本誤差 |
±1% |
| 限位 |
電氣、機械二重限位 |
死區 |
≤1% |
| 防護等級 |
相當于IP-65 |
回差 |
≤1% |
| 位置測量 |
可選裝開關或電位計 |
適用溫度 |
密封面 |
| 驅動電機 |
8W/E |
PTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封≤450℃ |
| 進線接口 |
PE1/2〞進線線鎖 |
電動對夾球閥技術參數和性能：
| 試驗壓力 |
公稱壓力（Mpa） |
壓力級 |
JIS(Mpa) |
| 1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
150 |
300 |
600 |
10K |
20K |
| 強度試驗 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
3.1 |
7.8 |
15.3 |
2.4 |
3.8 |
| 密封試驗 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
2.2 |
5.6 |
11.2 |
1.5 |
2.8 |
| 氣密試驗 |
0.5～0.7 |
電動對夾球閥主要零件材質：
| 零件名稱 |
材 料 |
| 閥體 |
WCB |
ZG1Cr18Ni9Ti |
CF8
(304) |
CF3
(304L) |
ZG1Cr18Ni12Mo2Ti |
CF8M(316) |
CF3M
(316L) |
| 球體、閥桿 |
2Cr13 |
1Cr18Ni9Ti |
0Cr19Ni9
(304) |
00Cr19Ni11
(304L) |
1Cr18Ni12Mo2Ti |
0Cr17Ni12Mo2
(316) |
00Cr17Ni12Mo2
(316L) |
| 密封圈 |
聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯 柔性石墨 |
| 適用介質 |
水、氣體、蒸汽、油品等 |
硝酸等腐蝕性介質 |
強氧化性介質 |
醋酸等腐蝕介質 |
尿素等腐蝕性介質 |

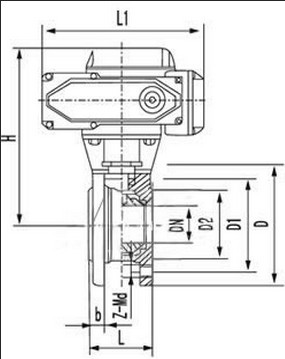

電動對夾球閥主要外形尺寸：
公稱通徑
DN(mm) |
尺 寸 |
| L |
D |
D1 |
D2 |
d |
b |
Z-Md |
H |
L1 |
| 15 |
35 |
95 |
65 |
45 |
15 |
14 |
4-M12 |
291 |
155.2 |
| 20 |
38 |
105 |
75 |
55 |
19 |
14 |
4-M12 |
296 |
155.2 |
| 25 |
42 |
115 |
85 |
65 |
23.5 |
14 |
4-M12 |
301 |
155.2 |
| 32 |
50 |
135 |
100 |
78 |
30 |
16 |
4-M16 |
311 |
195 |
| 40 |
60 |
145 |
110 |
85 |
36 |
16 |
4-M16 |
318 |
195 |
| 50 |
70 |
160 |
125 |
100 |
45 |
16 |
4-M16 |
326 |
234 |
| 65 |
95 |
180 |
145 |
120 |
58 |
18 |
4-M16 |
336 |
234 |
| 80 |
118 |
195 |
160 |
135 |
67 |
20 |
8-M16 |
363 |
271 |
| 100 |
140 |
215 |
180 |
155 |
76 |
20 |
8-M16 |
383 |
325 |
| 125 |
175 |
245 |
210 |
185 |
100 |
22 |
8-M16 |
403 |
414 |
| 150 |
210 |
280 |
240 |
210 |
125 |
24 |
8-M16 |
418 |
420 |
