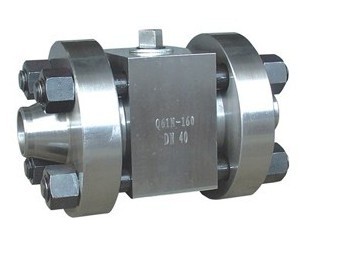

 對焊式球閥的關閉件是個球體，它是依靠球體繞閥體中心線作90度旋轉來達到開啟、關閉的一種閥門。直通式球閥在管路中主要用來做切斷介質的。結構形式有二片式和三片式，對接焊方式有承插焊、坡口焊、平。雙德對焊球閥是近年來被廣泛采用的一種新型閥門，此閥可水平安裝或垂直安裝。對焊球閥主要用于截斷或接通管路中的介質，亦可用用于流體的調節(jié)與控制.
對焊式球閥優(yōu)點:
1、流體阻力小、球閥是所有閥類中流體阻力最小的一種，即使是縮徑球閥，其流體阻力也相當小。
2、止推軸承減小閥桿摩擦力矩，可使閥桿長期操作平穩(wěn)靈活。
3、閥座密封性能好，采用聚四氟乙烯等彈性材料制成的密封圈，結構易于密封，而且球閥的閥封能力隨著介質壓力的增高而增大。
4、閥桿密封可靠，由于閥桿只作彷轉動運而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增高而增大。
5、由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的磨擦損失小，故球閥的使用壽命長。
6、下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。
7、 防靜電功能：在球體、閥桿、閥體之間設置彈簧，能將開關過程產生的靜電導出。
對焊式球閥零件材料
| 適用介質 |
型號 |
閥體 |
球體、閥桿 |
手柄 |
密封圈 |
墊片、填料 |
| 水、蒸汽、油品 |
Q61N-160/320C
|
A105、45 |
1Cr18/Cr18Ni9Ti |
鑄
鐵 |
聚四氟乙烯
增強聚四氟乙烯
對位聚苯 |
聚四氟乙烯
對位聚苯 |
| 硝酸類 |
Q61N-160/320P
|
304/1Cr18Ni9Ti |
304/1Cr18Ni9Ti |
| 醋酸類 |
Q61N-160/320R
|
316/1Cr18Ni12Mo2Ti |
316/1Cr18Ni12Mo2Ti |
Q61H高壓對焊式球閥主要外形尺寸:
| 型號 |
公稱通徑 |
尺寸（mm） |
| L |
L1 |
D |
D1 |
H |
L0 |
|
10 |
150 |
60 |
90 |
17 |
58 |
220 |
| 15 |
170 |
70 |
100 |
23 |
62 |
220 |
| 20 |
191 |
81 |
110 |
29 |
75 |
250 |
| 25 |
205 |
95 |
115 |
36 |
80 |
250 |
| 32 |
230 |
110 |
150 |
43 |
96 |
300 |
| 40 |
260 |
120 |
170 |
49 |
111 |
400 |
| 50 |
330 |
140 |
200 |
61 |
128 |
400 |
| 65 |
360 |
150 |
225 |
80 |
180 |
500 |
| 80 |
380 |
160 |
270 |
105 |
200 |
600 |
| 100 |
430 |
188 |
320 |
118 |
245 |
800 |
