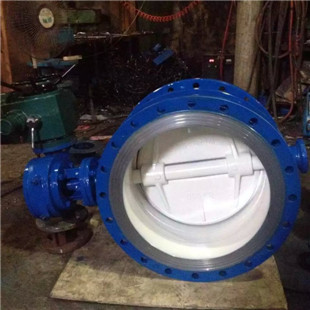

電動雙偏心蝶閥也叫作高性能蝶閥， 主要適用于水廠、電廠、鋼廠冶煉、化工、水源泉工程、環境設施建設等系統排水用,尤其適用于水道管路上,作為調節和截流設備使用。和中線蝶閥相比， 雙偏心蝶閥更耐高壓， 壽命更長 穩定性更好，和其它閥門相比， 口徑越大材料越輕，成本就更低。
雙偏心蝶閥的工作原理
結構特征為在閥桿軸心既偏離蝶板中心、也偏離本體中心。雙偏心的效果使閥門被開啟后蝶板能迅即脫離閥座、大幅度地消除了蝶板與閥座的不必要的過度擠壓、刮擦現象、減輕了開啟阻距、降低了磨損、提高了閥座壽命。刮擦的大幅度降低、同時還使得雙偏心蝶閥也可以采用金屬閥座、提高了蝶閥在高溫領域的應用。
電動雙偏心蝶閥特點
1. 采用偏心結構,減少密封圈的摩擦,延長閥門使用
2 完全密封,泄漏為零。可以用于超高真空工況
3. 更換閥板密封圈、蝶板,轉軸等材質,可適用多種介質和不同溫度。
主要零部件材料
|
名稱
|
國標
|
美標ASTM
|
英標BS
|
|
閥體
|
鑄鋼
|
A126 ClassB
|
B1452-20
|
|
閥板
|
鑄鋼
|
A536 65-45-12
|
BS2789-65
|
|
轉軸
|
2Cr13
|
420
|
Bs970
|
|
轉套
|
ZCuZn38Mn3Pb2
|
B36
|
Bs1400
|
|
閥板密封圈
|
丁腈橡膠
|
D2000 Aa6014
|
Bs2494 Buua-N
|
|
閥體鋼環
|
0Cr18Ni9
|
S32100
|
BS321S12
|
電動雙偏心蝶閥性能規范
|
公稱通徑 DN
|
50～1200
|
50～1200
|
mm
|
|
公稱壓力 PN
|
1.0
|
1.6
|
MPa
|
|
試驗壓力
|
密封
|
1.5
|
2.4
|
MPa
|
|
殼體
|
1.1
|
1.76
|
MPa
|
|
適用溫度(℃)
|
-10℃～120℃
|
|
適用介質
|
淡水,污水,空氣等
|
