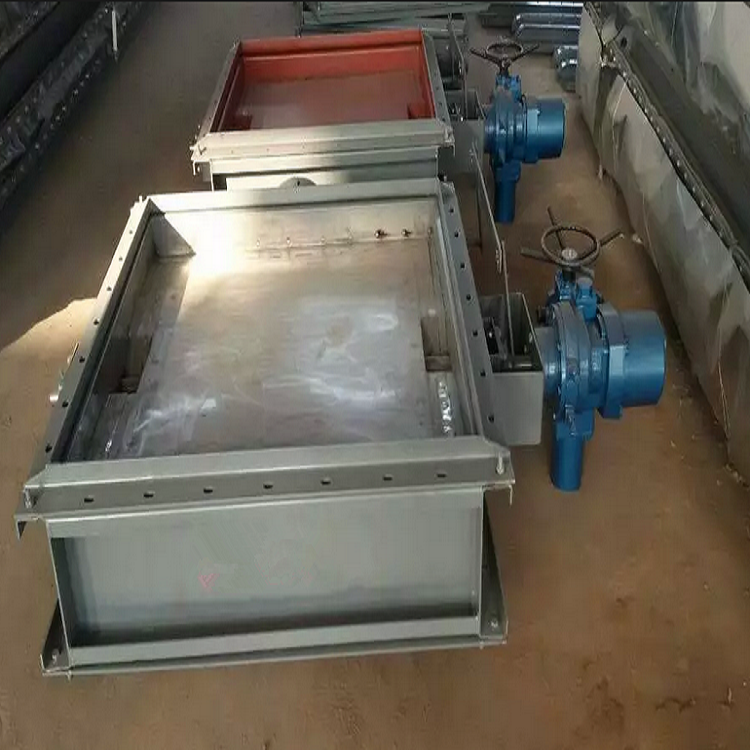

 產品名稱：方形蝶閥
設計新穎、合理，結構獨特，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、采用適應的材料以滿足低、中、高不同介質溫度其及腐蝕性介質等。
4、內無連桿、螺栓等、工作可靠、使用壽命長，不受介質流向影響
產品備注：低負載方型閥產品廣泛應用于各種通風除塵管路雙向啟閉及燃?xì)庹{(diào)節設備，適用于冶金、礦山、水泥、化工、發電、工業爐等行業的燃?xì)庹{(diào)節、通風除塵及環境保護系統之中.
1.型號:蝸輪傳動[FD341W]、氣動[FD641W]、電動[FD941W];
2.規格尺寸:120×120～3000×3000;
3.公稱壓力：0.1MPa
4.適用溫度：≤300;
5.材質:不銹鋼，鑄鋼;
6.【驅動方式】：氣動執行器、 電動執行器【：含上下兩個相同的法蘭【可選附件】：氣動附 件：電磁閥、限位開關、空氣過濾減壓閥、手輪機構、定位器【適用介質】：水泥、泥
風門分為 方風門和圓風門，有單軸、多軸二種形式，安裝位置允許水平或垂直布置。適用于煤粉、煙、塵、氣等介質；工作溫度≤550℃，壓力≤0.35MPa，全閉狀態下的泄漏率≤1%。風門可使系統某一管路介質全部流通/截斷或介質流量隨控制而變化。對于口徑較小的風門，它具有截流及調節介質流量兩個功能，對于口徑很大的風門，其調節功能不太明顯，主要應用它的截流功能。該風門具有啟閉轉動靈活，驅動力矩小，熱態不會卡死，密封嚴密，并可承受系統中較高壓力、溫度的優點。
分類
根據性能可分為關斷門和調節門
根據驅動方式可分為手動、電動和氣動
根據制造工藝可分為單軸風門和多軸風門
根據材質可分為碳鋼風門、不銹鋼風門和稀土耐磨風門。
結構特點
擋板采機翼式，其前后軸頸處采用內支撐外密封的形式，支撐處為滑動軸套結構，專用密封填料密封良好、無外泄、耐高溫，支撐處采用自潤滑自動調心軸承，可自動補償前后軸的同軸度偏差，確保風門阻力小、無卡澀、轉動靈活。風門的執行機構可以直接安裝在風門本體上，不需另外再配曲柄連桿機構 擋板葉片之間的密封采用金屬彈性密封，抗磨耐溫密封性能好使用壽命長并且易于更換。
· 調節風門采用鋼板壓折焊接結構，葉片為兩端尖角的流線形菱形結構，可改變氣流尾流分布狀況。其調節特性是在葉片開度25度—75度范圍內，阻力系數與開度成近似線性比例關系；風門有電動、手動、氣動等驅動方式；有就地、遠控、集控等控制方式。軸端軸承處配有密封空氣接口，可接入密封空氣以阻斷熱風外泄（選配）。
·
方形蝶閥連接尺寸；
·
|
160´120
|
220´180
|
195´155
|
120
|
6
|
350
|
3
|
2
|
10-10
|
16
|
|
160´160
|
220´220
|
195´195
|
120
|
6
|
350
|
3
|
3
|
12-10
|
18
|
|
200´160
|
260´220
|
235´195
|
120
|
8
|
350
|
4
|
3
|
14-10
|
22
|
|
200´200
|
260´260
|
235´235
|
120
|
8
|
350
|
4
|
4
|
16-10
|
28
|
|
250´120
|
320´190
|
290´160
|
140
|
8
|
450
|
4
|
2
|
12-10
|
30
|
|
250´160
|
320´230
|
290´200
|
140
|
8
|
450
|
4
|
3
|
14-10
|
38
|
|
250´200
|
320´270
|
290´240
|
140
|
8
|
450
|
4
|
4
|
16-10
|
47
|
|
250´250
|
320´320
|
290´290
|
140
|
8
|
450
|
4
|
4
|
16-10
|
56
|
|
320´160
|
390´230
|
360´200
|
140
|
8
|
450
|
5
|
3
|
16-10
|
50
|
|
320´200
|
390´270
|
360´240
|
140
|
8
|
450
|
5
|
4
|
18-10
|
58
|
|
320´250
|
390´320
|
360´290
|
140
|
8
|
450
|
5
|
4
|
18-10
|
61
|
|
320´320
|
390´390
|
360´360
|
140
|
8
|
450
|
5
|
5
|
20-10
|
75
|
|
400´200
|
470´270
|
440´240
|
140
|
8
|
450
|
6
|
4
|
20-12
|
63
|
|
400´250
|
470´320
|
440´290
|
140
|
8
|
450
|
6
|
4
|
20-12
|
71
|
|
400´320
|
470´380
|
440´360
|
140
|
8
|
450
|
6
|
5
|
22-12
|
80
|
|
400´400
|
470´470
|
440´440
|
140
|
8
|
450
|
6
|
6
|
24-12
|
90
|
|
500´200
|
570´270
|
540´240
|
140
|
8
|
450
|
7
|
4
|
22-12
|
68
|
|
500´250
|
570´320
|
540´290
|
140
|
8
|
450
|
7
|
4
|
22-12
|
78
|
|
500´320
|
570´390
|
540´360
|
140
|
8
|
450
|
7
|
5
|
24-12
|
88
|
|
500´400
|
570´470
|
540´440
|
140
|
8
|
450
|
7
|
6
|
26-12
|
108
|
|
500´500
|
570´570
|
540´540
|
140
|
8
|
450
|
7
|
7
|
28-12
|
114
|
|
630´250
|
710´320
|
680´300
|
160
|
10
|
600
|
8
|
4
|
24-12
|
79
|
|
630´320
|
710´400
|
680´370
|
160
|
10
|
600
|
8
|
5
|
26-12
|
80
|
|
630´400
|
710´480
|
680´450
|
160
|
10
|
600
|
8
|
6
|
28-12
|
104
|
|
630´500
|
710´580
|
680´550
|
160
|
10
|
600
|
8
|
7
|
30-12
|
126
|
|
