 不銹鋼電動蝶閥結構簡單、體積小、重量輕，只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉，操作簡單，同時該電動閥門具有良好的流體控制特性。蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時唯一的阻力，因此通過該閥門所產生的壓力降很小，故具有較好的流量控制特性。蝶閥的結構原理尤其適合制作大口徑閥門。蝶閥不僅在石油、煤氣、化工、水處理等一般工業上得到廣泛應用，而且還應用于熱電站的冷卻水系統。
不銹鋼電動蝶閥性能
|
公稱通徑
|
DN（mm）
|
50～300
|
|
公稱壓力
|
PN（MPa）
|
1.0
|
1.6
|
2.5
|
|
試驗壓力
|
強度試驗
|
1.5
|
2.4
|
3.75
|
|
密封試驗
|
1.1
|
1.76
|
2.75
|
|
氣密封試驗
|
0.6
|
0.6
|
0.6
|
|
適用介質
|
水、蒸汽、油品、酸類腐蝕性及粉塵顆粒物等；
|
|
適用溫度
|
-40℃～600℃
|
|
驅動形式
|
手柄、渦輪、電動、氣動、液動
|

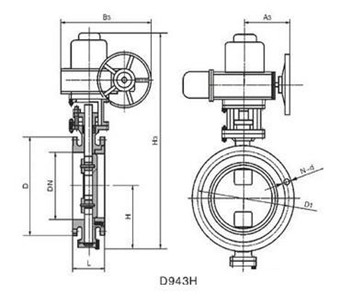

不銹鋼電動蝶閥結構圖例
不銹鋼電動蝶閥主要尺寸參數
|
公稱通徑DN
|
L
mm
|
D
mm
|
D1
mm
|
n-d（mm）
|
H1
mm
|
H2
mm
|
質量
|
|
PN1.6
|
PN1.6
|
|
50
|
108
|
165
|
125
|
4-18
|
4-18
|
91
|
120
|
8
|
|
65
|
112
|
185
|
145
|
4-18
|
4-18
|
104
|
140
|
11.5
|
|
80
|
114
|
200
|
160
|
8-18
|
8-18
|
107
|
150
|
12.5
|
|
100
|
127
|
220
|
180
|
8-18
|
8-18
|
135
|
165
|
23
|
|
125
|
140
|
250
|
210
|
8-18
|
8-18
|
129
|
190
|
40.5
|
|
150
|
140
|
285
|
240
|
8-22
|
8-22
|
131
|
205
|
46.5
|
|
200
|
152
|
340
|
295
|
8-22
|
12-22
|
177
|
2550
|
61
|
|
250
|
165
|
395
|
350
|
12-22
|
12-26
|
206
|
270
|
73.5
|
|
300
|
178
|
445
|
400
|
12-22
|
12-26
|
220
|
320
|
103
|
|
350
|
190
|
505
|
460
|
16-22
|
16-26
|
264
|
358
|
120
|
|
400
|
216
|
565
|
515
|
16-26
|
16-30
|
298
|
400
|
217
|
|
450
|
222
|
615
|
565
|
16-26
|
|
327
|
420
|
242
|
|
500
|
229
|
671
|
620
|
20-26
|
|
352
|
480
|
279
|
|
600
|
267
|
780
|
725
|
20-30
|
|
446
|
560
|
396
|
|
700
|
292
|
895
|
840
|
24-30
|
|
486
|
610
|
596
|
以上描述中，所有文字、數據、圖片均只適用于參考，具體性能參數、結構尺寸參數、價格等詳情因模具的改變及產品的更新而改變.
相關產品：不銹鋼球閥 不銹鋼閘閥 不銹鋼截止閥 不銹鋼針型閥 不銹鋼止回閥 不銹鋼法蘭球閥 電動閥，氣動閥，手動閥，渦輪閥 不銹鋼儀表閥門 不銹鋼蝶閥 不銹鋼浮球閥 ZMQF不銹鋼閘門
訂貨須知：
一、①不銹鋼電動蝶閥D941X、D943H產品名稱與型號電動調節蝶閥D941X、D943H口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定電動調節蝶閥D941X、D943H型號，請按電動調節蝶閥D941X、D943H型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門專家為您審核把關。
