 D643H氣動法蘭蝶閥廣泛適用于電站供熱系統和催化裂化主風機道管系統和鋼鐵、冶金、化工等工業系統以及環保、水處理、高層建筑給水排水管路上作切斷或調節流量作用.該閥采用三偏心結構，閥座與碟板密封面均采用不同硬度和不銹鋼制作，具有良好的耐腐蝕性，使用壽命長，本閥軍郵雙向密封功能，產品符合國家GB/T13927-92閥門壓力試驗標準。
D643H氣動法蘭蝶閥產品特點：
1、本閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能。
2、密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕,使用壽命長等特點。
3、碟板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長．
4、大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。
5、本閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。
6、驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用。
D643H氣動法蘭蝶閥技術范圍
設計依據
Design reference |
GB標準 |
ANSI標準 |
設計標準
Design standrd |
GB/12237 |
ANSI B16.34 |
結構長度
Face To face |
對夾連接
Wafer connecting |
GB/12221 |
ANSI B16.10 |
連接法蘭尺寸
Connecting Flange Size |
GB/9113、JB/T79 |
ANSI B16.5 |
試驗和檢驗
Test＆inspection |
JB/T9002 |
API598 |
注：系列蝶閥結構長度及連接法蘭尺寸可根據用戶要求設計制造。
D643H氣動法蘭蝶閥主要零件材質
序號
NO |
零件名稱
Accessory name |
材質
Material |
| C |
P |
R |
| 1 |
內六角螺絲
Mild Sleel Hex Socket Screw |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
| 2 |
閥蓋
Cover |
WCB |
1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
| 3 |
墊片
Gasket |
不銹鋼+柔性石墨
Stainless Steel+Graphite |
| 4 |
閥座
Seat |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
| 5 |
墊片
Gasket |
不銹鋼+柔性石墨
Stainless Steel+Graphite |
| 6 |
蝶板
Butterfly Plate |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
| 7 |
圓柱削
Straight Pin |
45 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
| 8 |
下蓋
Bottom Cover
|
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
| 9 |
墊片
Gasket |
不銹鋼+柔性石墨
Stainless Steel+Graphite |
| 10 |
襯套
Bushing |
PTFE+不銹鋼
PTFE+Stainless Steel |
| 11 |
閥體
Body |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
| 12 |
閥桿
Stem |
1Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
| 13 |
支架
Yoke |
WCB |
| 14 |
鍵
Key |
45 |
| 15 |
襯套
Bushing |
PTFE+不銹鋼
PTFE+Stainless Steel |
| 16 |
填料
Packing |
柔性石墨
Graphite |
| 17 |
壓蓋
Gland |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
| 18 |
位置指示器
Location lndicator
|
塑料
Plactic |

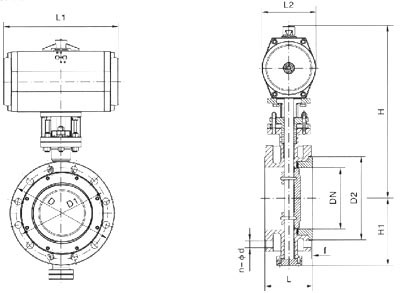

D643H氣動法蘭蝶閥主要外形及連接尺寸
| DN |
外形尺寸
Outline Size |
連接尺寸
Connec ting Size |
執行器型號
Actuator Model |
| L |
L1 |
L2 |
H |
H1 |
D |
D1 |
D2 |
f |
n-φd |
| 50 |
108 |
164/214 |
75/91 |
277/205 |
65 |
165 |
125 |
99 |
3 |
4-φ18 |
GTD65/GTE80 |
| 65 |
112 |
164/214 |
75/91 |
287/315 |
75 |
185 |
145 |
118 |
3 |
4-φ18 |
GTD65/GTE80 |
| 80 |
114 |
190/246 |
91/101 |
365/375 |
85 |
200 |
160 |
132 |
3 |
8-φ18 |
GTD80/GTE90 |
| 100 |
127 |
210/295 |
101/112 |
420/436 |
130 |
220 |
180 |
156 |
3 |
8-φ18 |
GTD90/GTE100 |
| 125 |
140 |
247/398 |
112/139 |
436/462 |
175 |
250 |
210 |
184 |
3 |
8-φ18 |
GTD100/GTE125 |
| 150 |
140 |
308/478 |
139/176 |
466/543 |
190 |
285 |
240 |
211 |
3 |
8-φ22 |
GTD125/GTE160 |
| 200 |
152 |
378/724 |
176/228 |
593/665 |
215 |
340 |
295 |
266 |
3 |
12-φ22 |
GTD160/GTE210 |
| 250 |
165 |
432/928 |
206/275 |
682/752 |
265 |
405 |
355 |
319 |
3 |
12-φ26 |
GTD190/255 |
| 300 |
178 |
524/928 |
228/275 |
725/772 |
305 |
460 |
410 |
370 |
4 |
12-φ26 |
GTD210/GTE255 |
| 350 |
190 |
648/1033 |
275/324 |
832/880 |
340 |
520 |
480 |
429 |
4 |
16-φ26 |
GTD255/GTE300 |
| 400 |
216 |
648/1129 |
275/380 |
862/968 |
360 |
580 |
525 |
480 |
4 |
16-φ30 |
GTD255/GTE350 |
| 450 |
222 |
715/1845 |
324/527 |
945/1005 |
400 |
640 |
585 |
548 |
4 |
20-φ30 |
GTD300/AW28S |
| 500 |
229 |
795/1845 |
380/527 |
1058/1060 |
430 |
715 |
650 |
609 |
4 |
20-φ33 |
GTD350/AW28S |
| 600 |
267 |
795/2605 |
380/545 |
1108/1195 |
490 |
840 |
770 |
720 |
5 |
20-φ36 |
GTD350/AW35S |
| 700 |
292 |
1380/2605 |
1170/1255 |
1170/1255 |
555 |
910 |
840 |
794 |
5 |
24-φ36 |
AW28/AW35S |
| 800 |
318 |
1860/2605 |
1325/1365 |
1325/1365 |
620 |
1025 |
950 |
901 |
5 |
24-φ39 |
AW35/AW40S |
訂貨須知：
一、①D643H氣動法蘭蝶閥產品名稱與型號D643h氣動法蘭蝶閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定D643h氣動法蘭蝶閥型號，請按D643h氣動法蘭蝶閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門專家為您審核把關。
